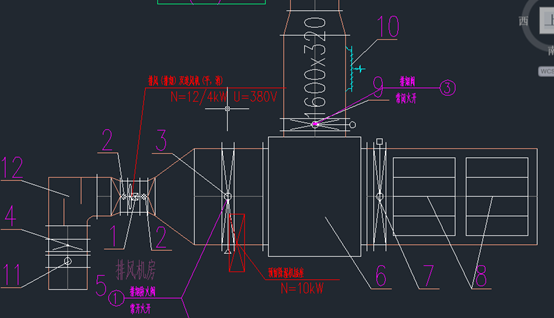

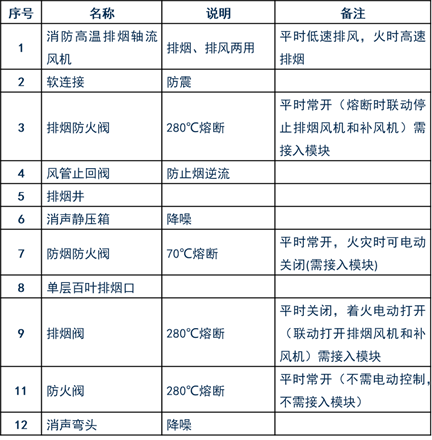

1、排烟系统（平时排风，火时排烟管道分开设置）

说明：

1、此设计排烟阀平时关闭的后半部分火灾排烟使用，火灾时电动打开排烟阀进行排烟。

2、防烟防火阀前部分平时开启，平时排风使用，火灾时电动关闭，排烟阀打开排烟，同时联动打开排烟机。

3、排烟风机吸入口排烟防火阀联动风机关闭，280熔断连锁风机停止。排烟阀联动风机开启。

4、排烟排风双速风机出口防火阀为280，平时开启，280熔断，起到防止火灾蔓延，不需联动其它设备。

5、联动程序：平时280排烟阀常闭，70防烟防火阀常开，进行排风。火灾时中控室联动主机控制70防烟防火阀关闭，同时控制280排烟阀开启，进行排烟，当温度达到280，排烟机吸风口处280常开排烟防火阀熔断，联动风机停止。

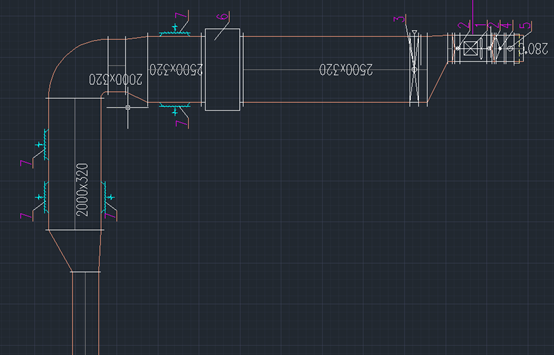

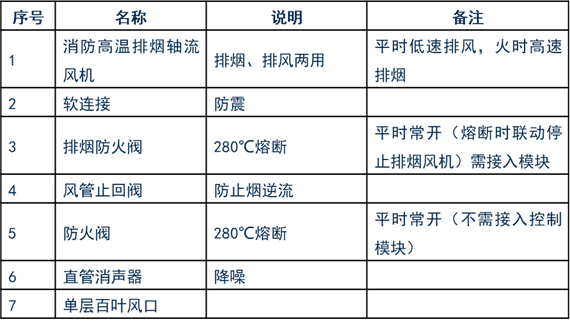

2、排烟系统（平时排风，火时排烟管道共用）

联动程序：平时风机吸风口280排烟防火阀常开，风机低速机械排风。当发生火灾时，消防控制中心联动主机控制排风机高速启动排烟，当温度达到280，风机吸入口排烟防火阀熔断，联动控制风机停止。

风机出风口防火阀为280，280时自动熔断，起到阻止火灾蔓延。

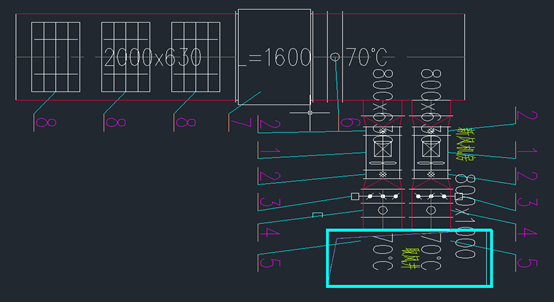

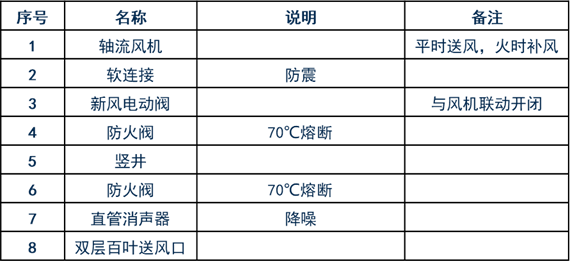

2、新风、补风系统

联动方式：平时送风，着火时中控室联动主机控制电动阀开启连锁风机开启，进行补风，当温度达到70，70防火阀熔断关闭，联动风机停止，电动阀关闭。

风机前后70防火阀平时都开启，新风电动阀关闭（主要是为了保暖，防寒），当空气温度超过风机出风端70防火阀的温度，风阀熔断关闭，连锁关闭风机。

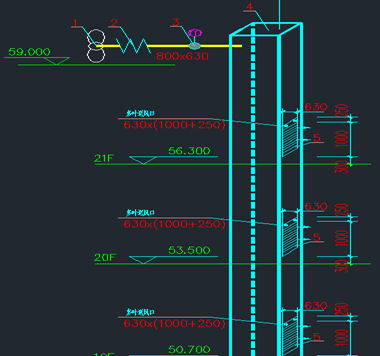

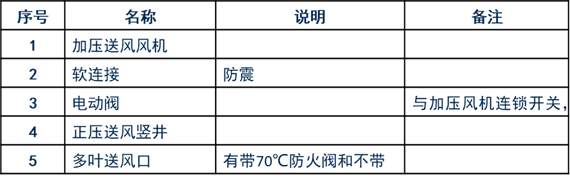

3、加压送风系统

联动方式：平时多页送风口关闭，电动阀关闭（主要是保温防寒）。起火时中控室联动主机控制本层和上下临层多页送风口70防火阀开启（加压送风口带防火阀，不带防火阀时，联动控制器直接控制加压风机和电动阀开启），联动加压风机与电动阀开启，加压送风，当温度达到70时，防火阀熔断关闭，进而联动风机停止。
