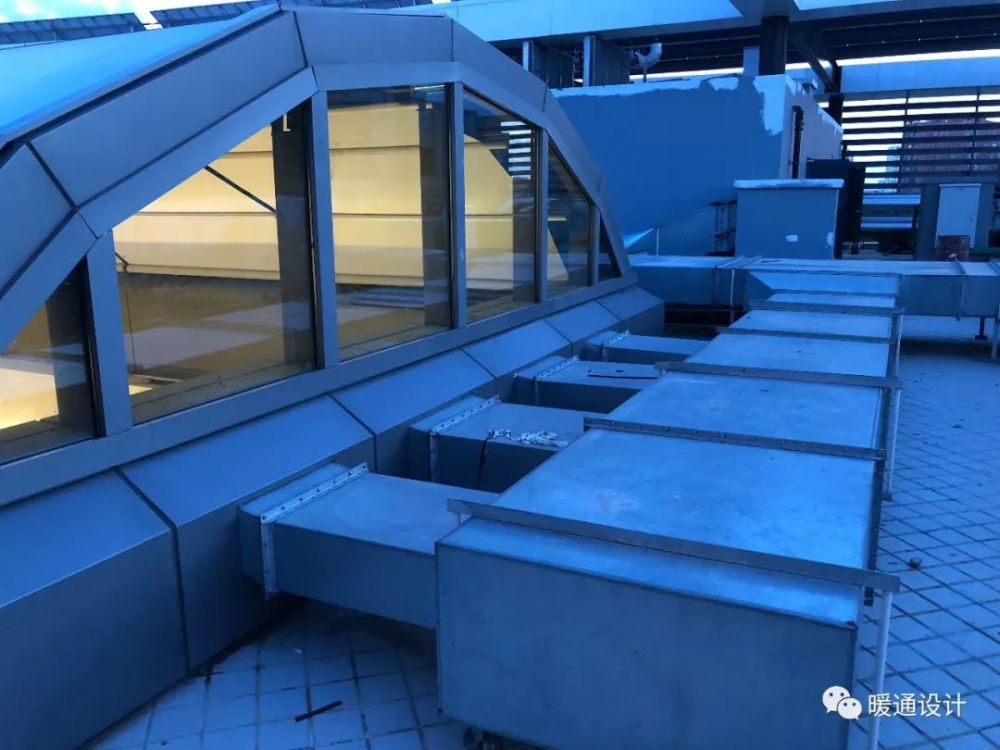

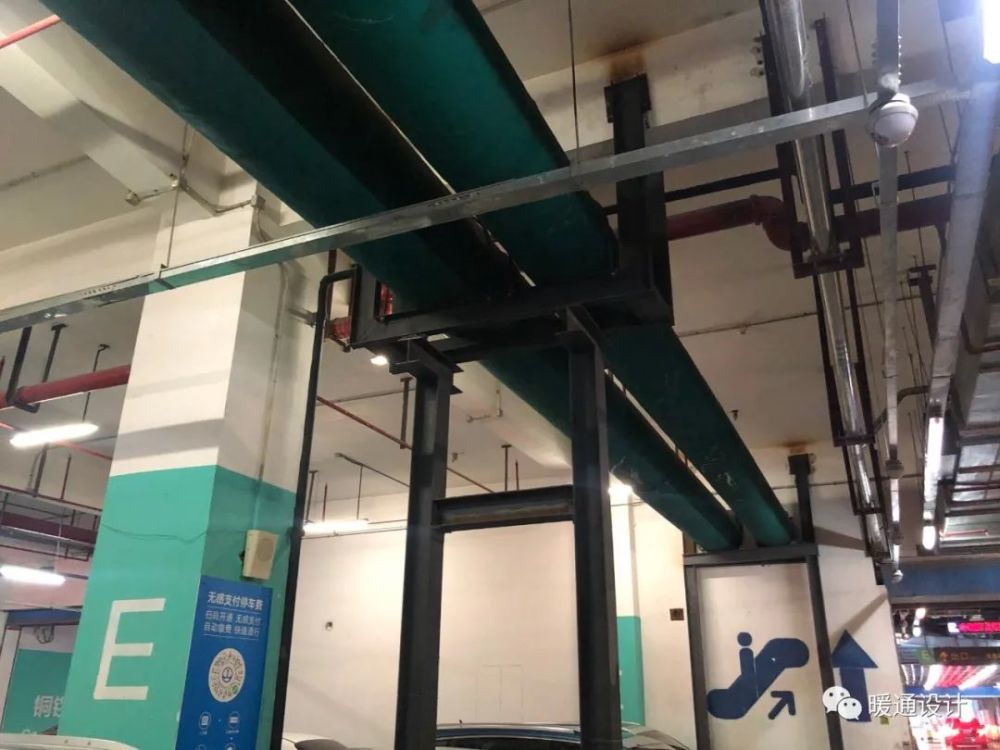

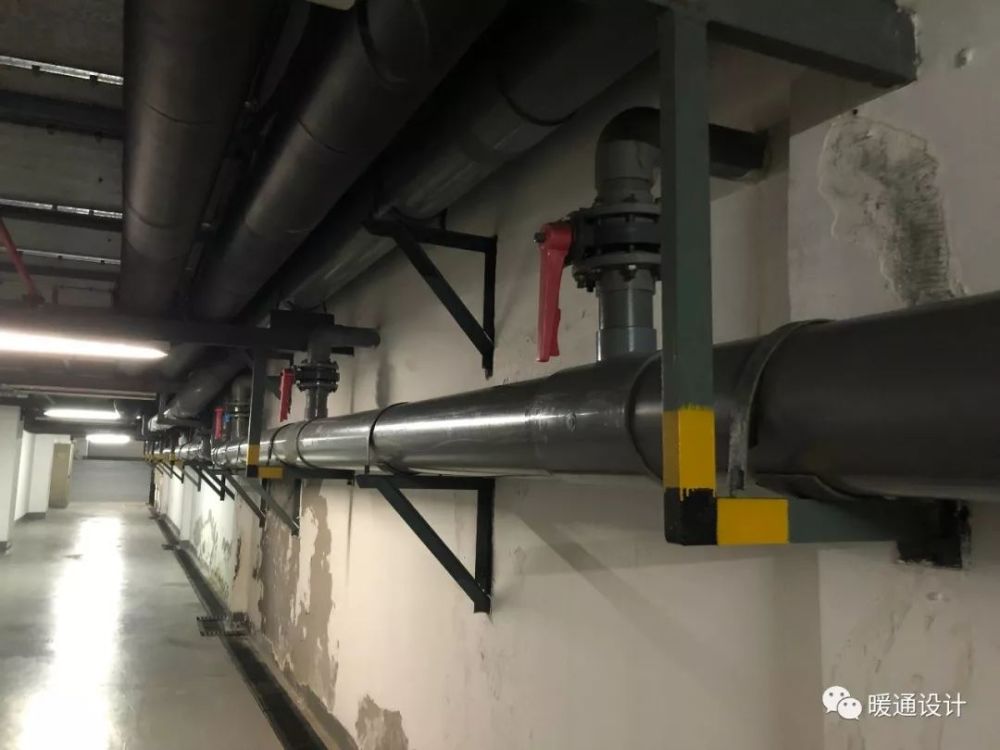

车库内的冷却水管增加落地支架

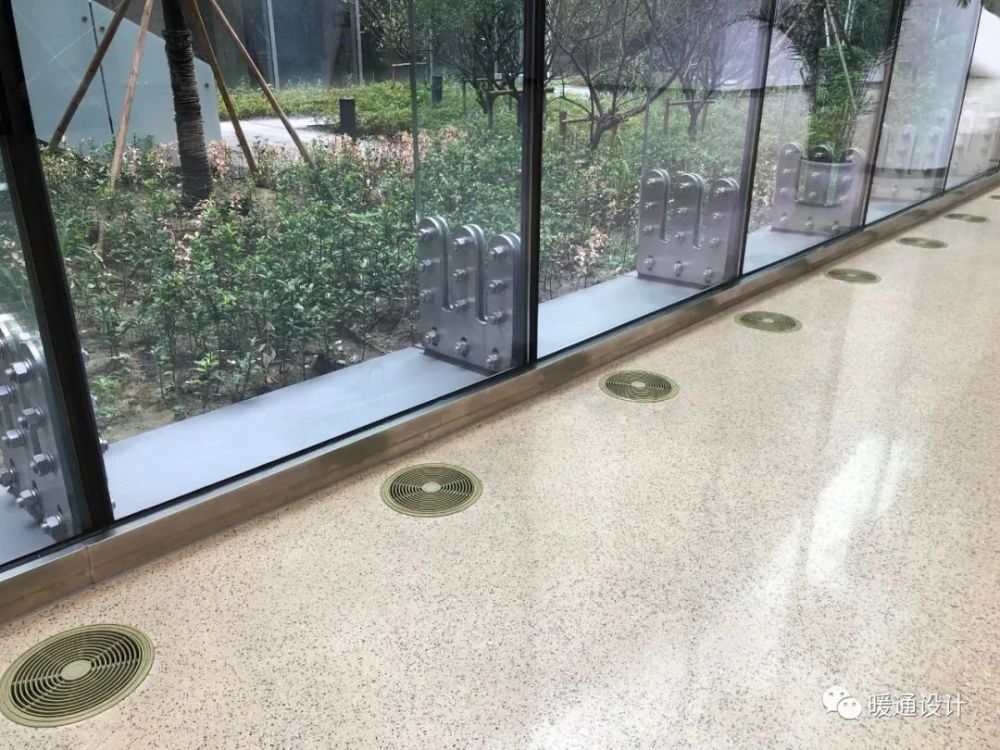

大厅内的地出风口和下方车库内的送风管

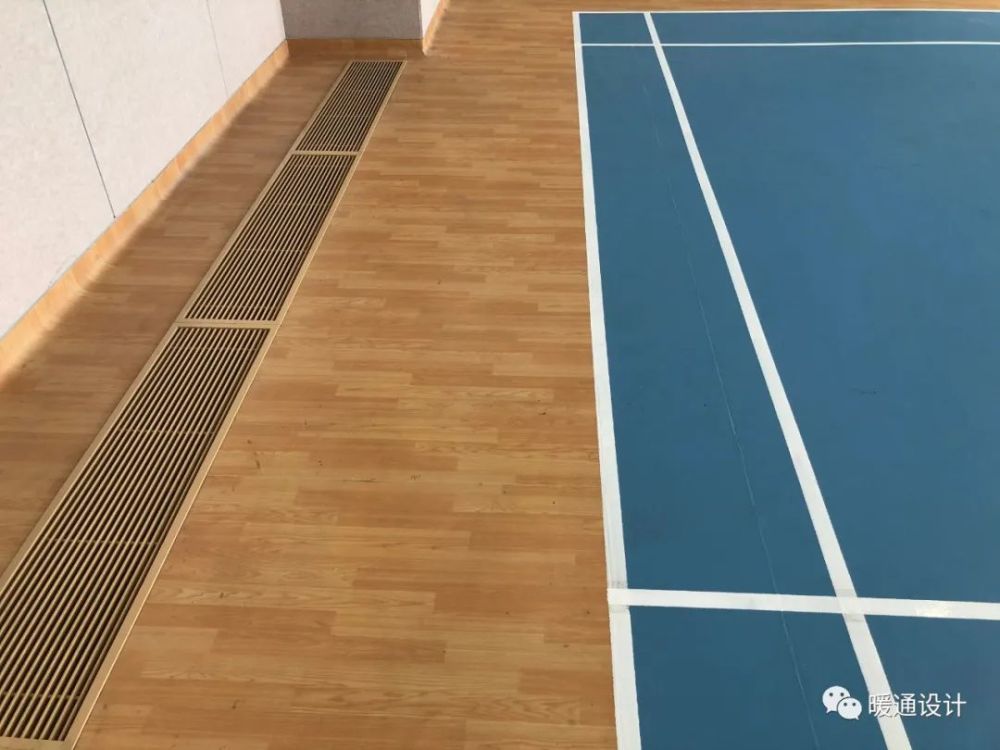

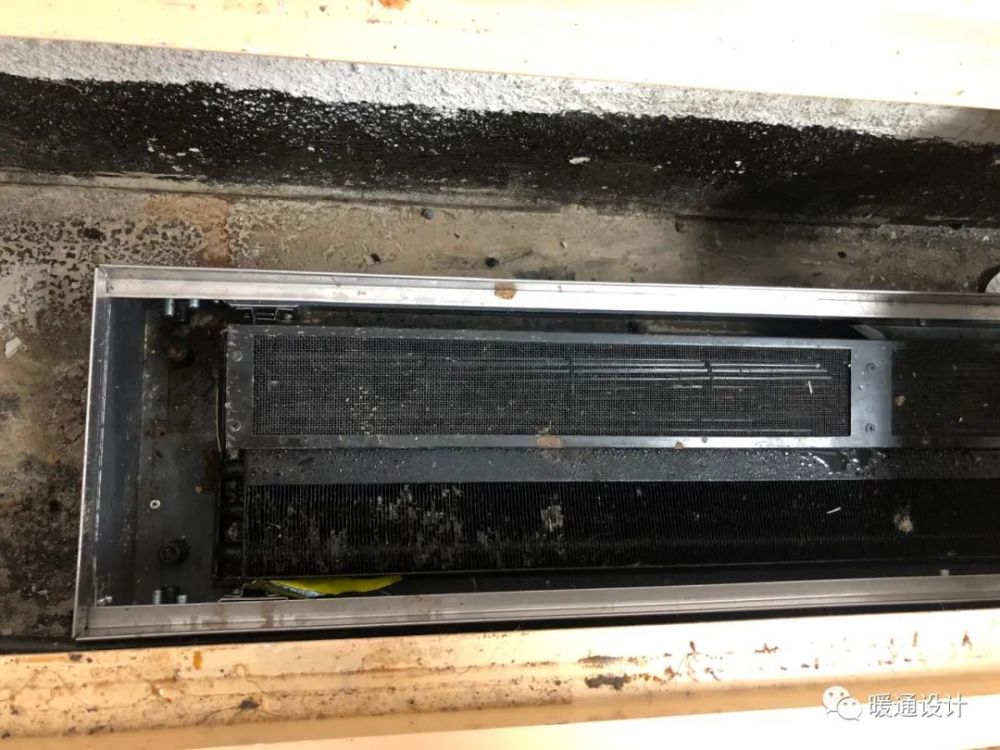

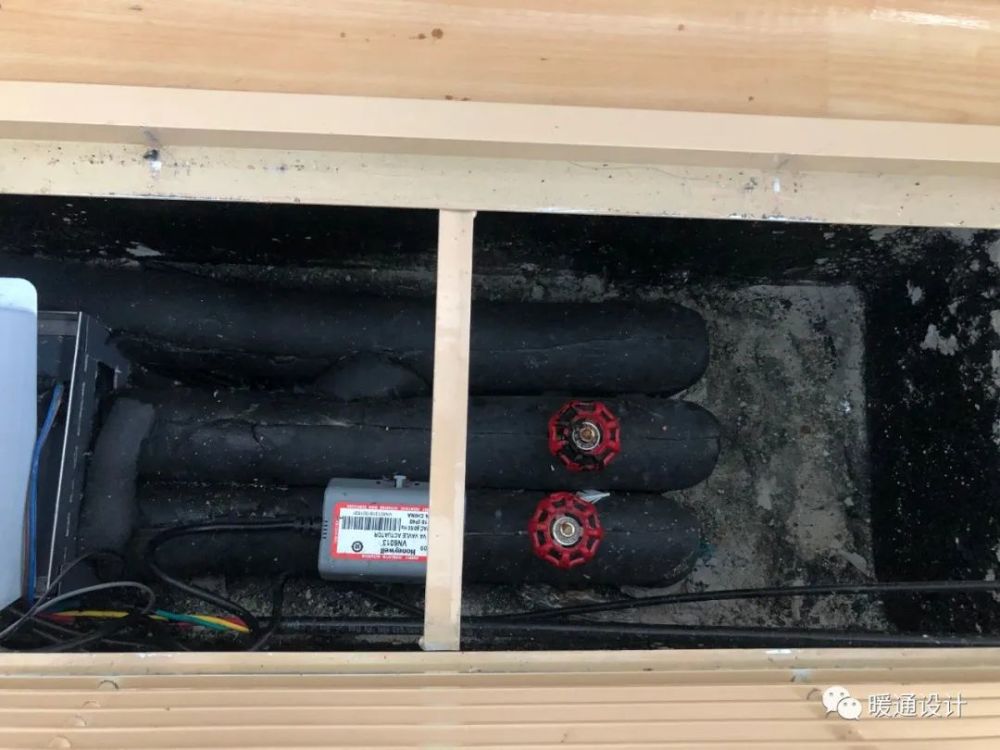

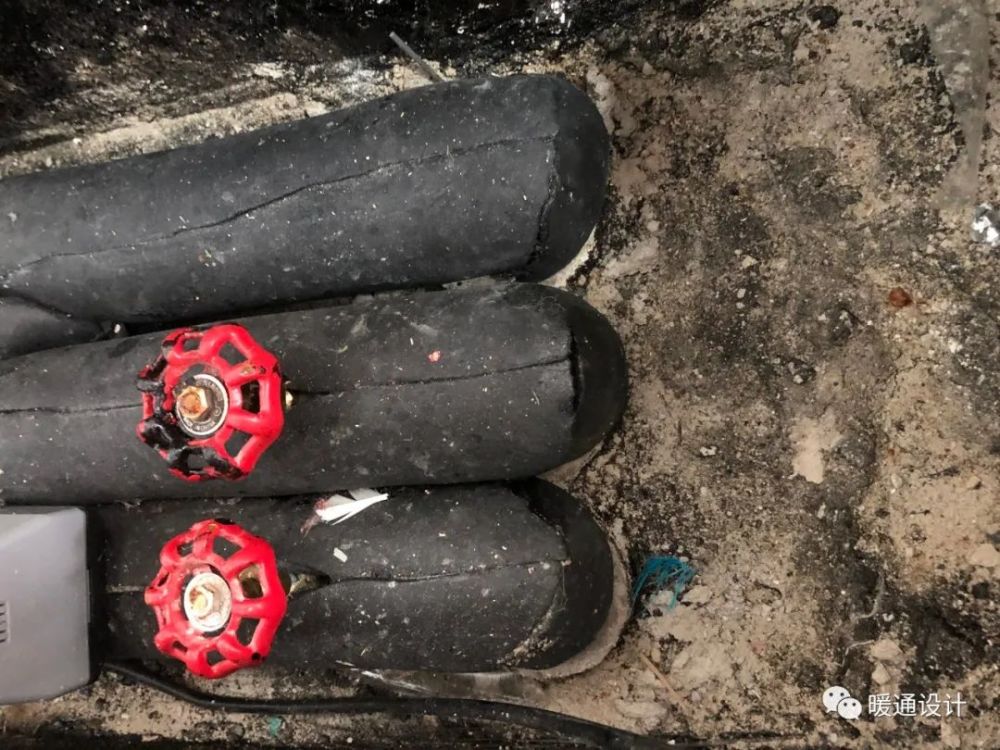

羽毛球馆四周设置地板空调器，供回水管及冷凝水管设置在凹槽内

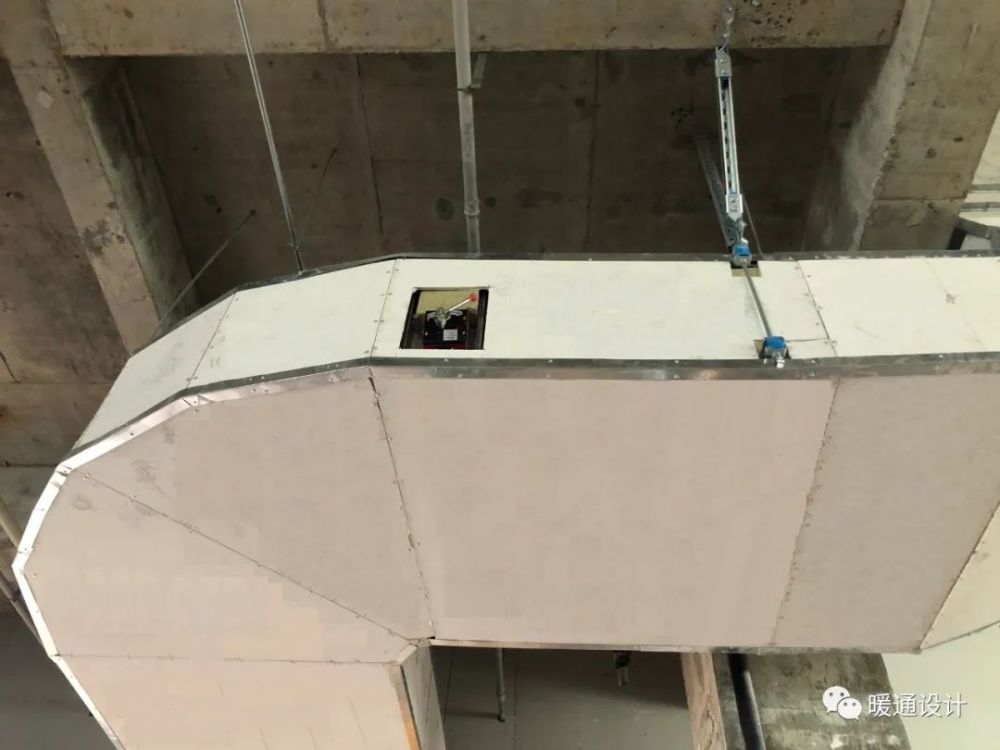

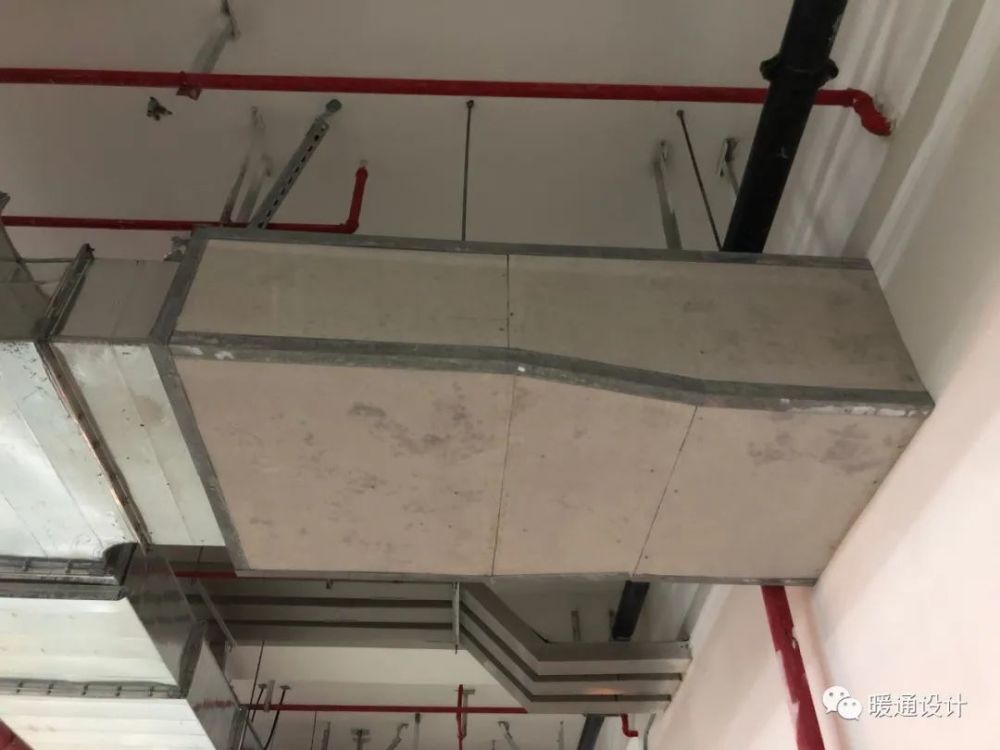

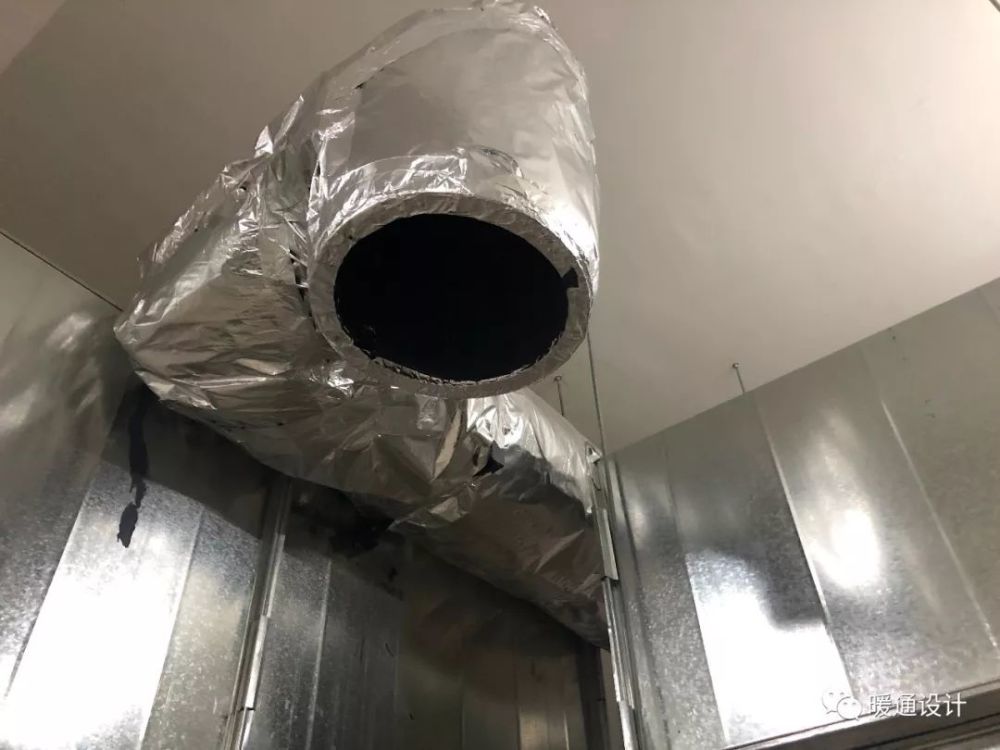

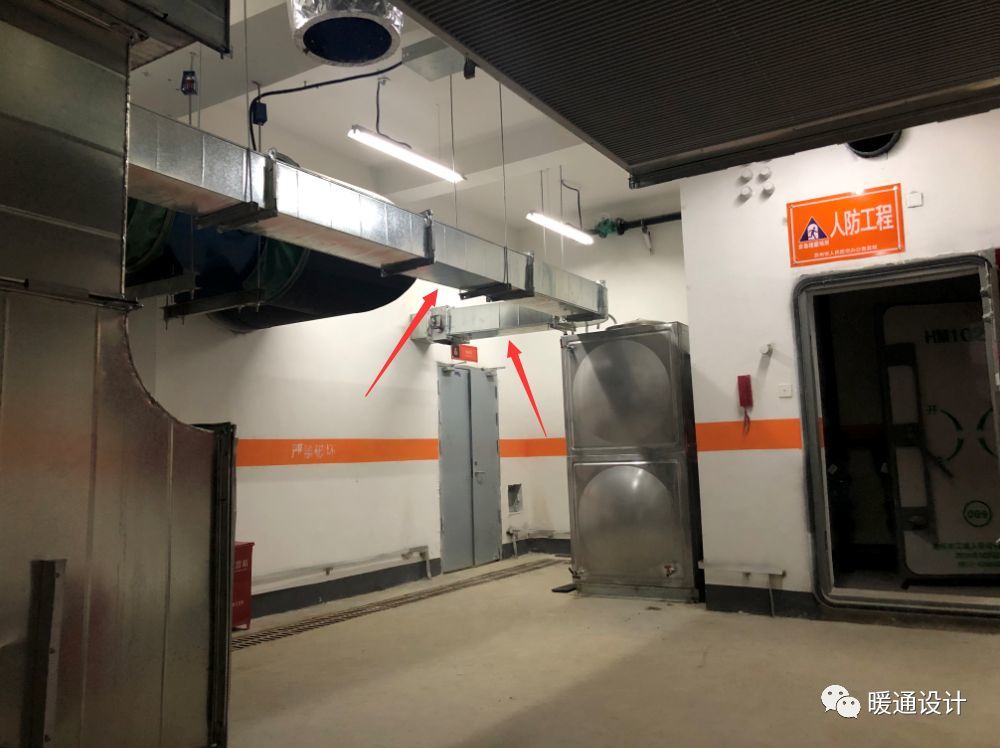

防火隔墙两侧2m范围内的风管采用防火包裹

防火阀采用防火包裹

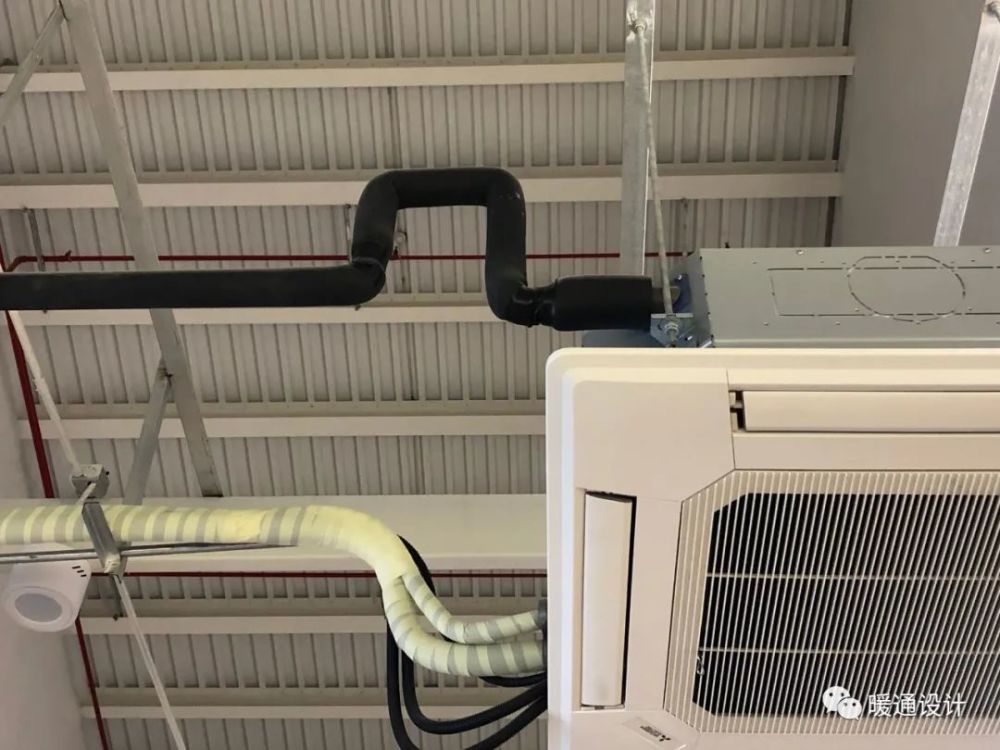

冷凝水管提升（提升泵）

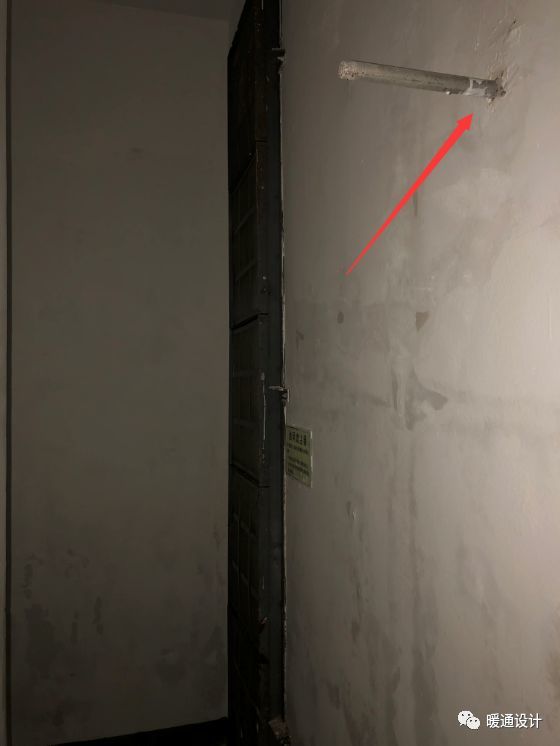

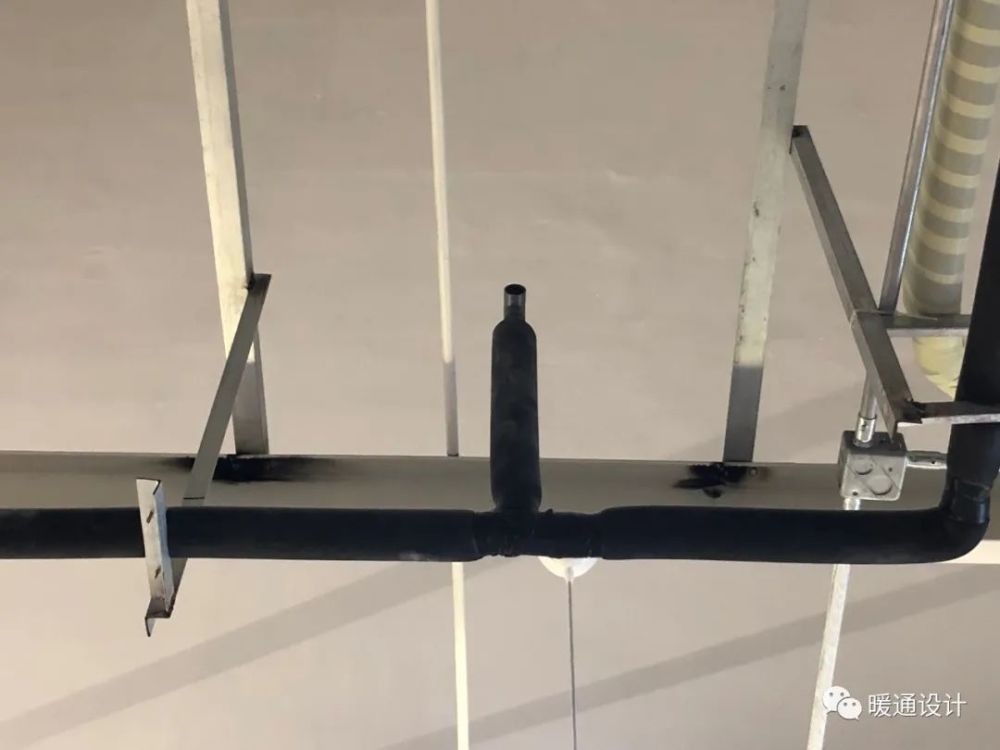

冷凝水通气管

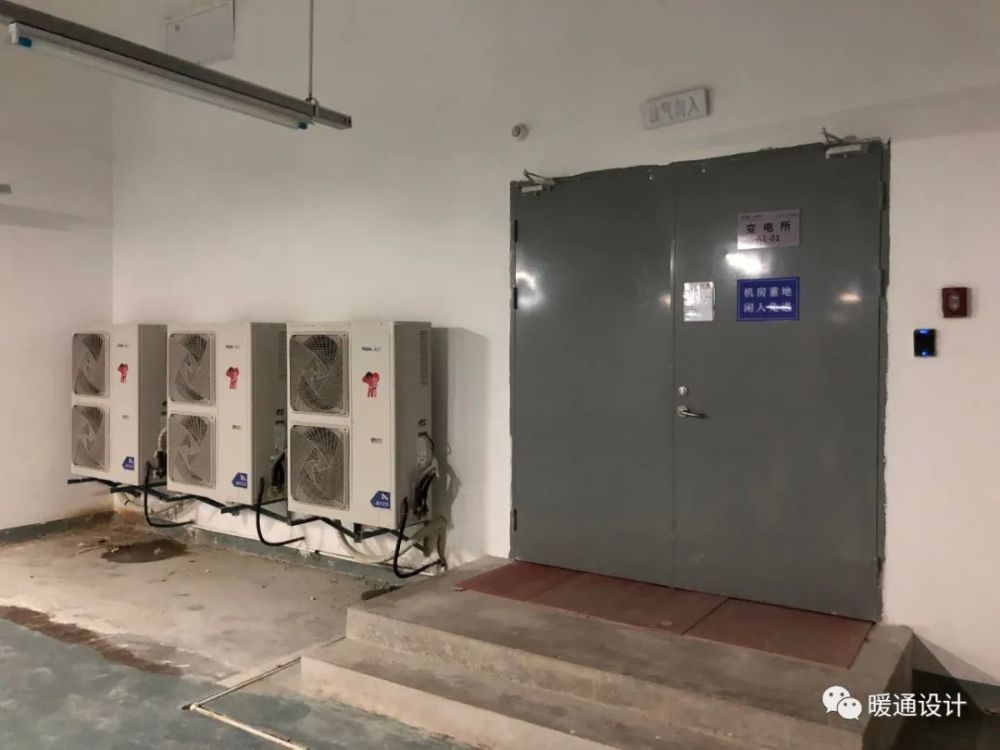

变电所设置空调降温

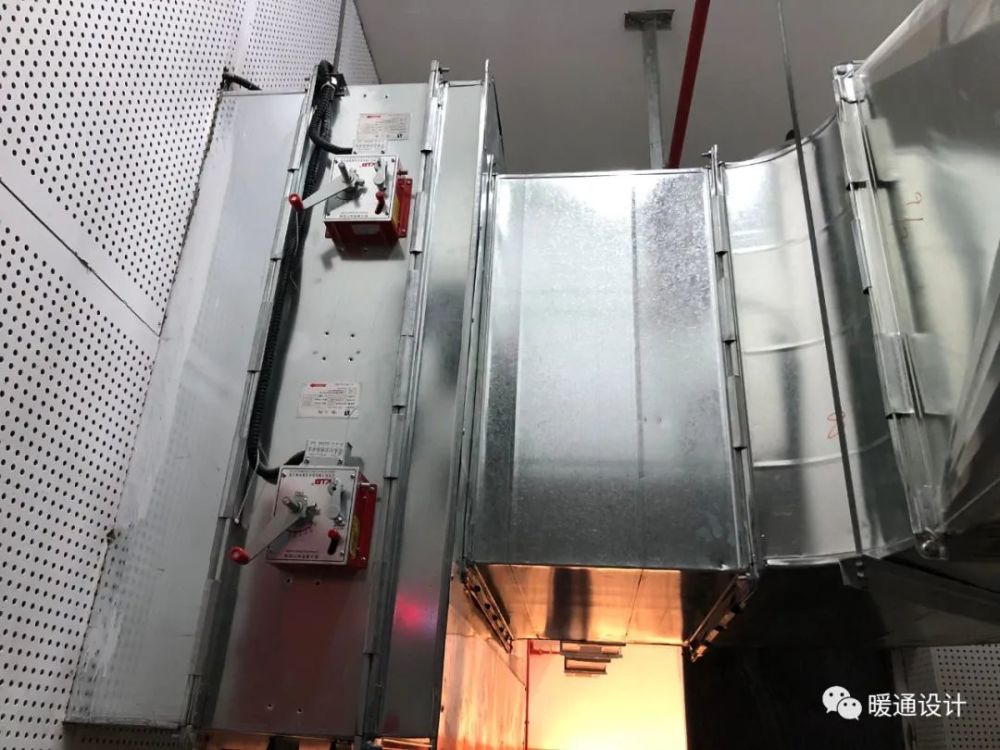

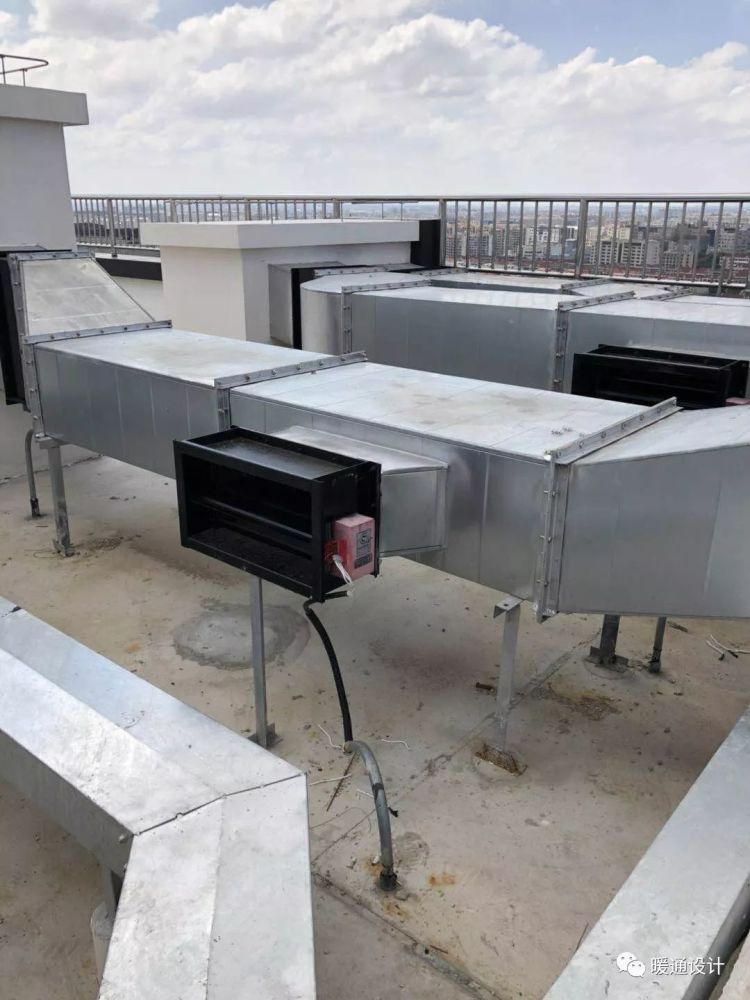

防火阀拼装

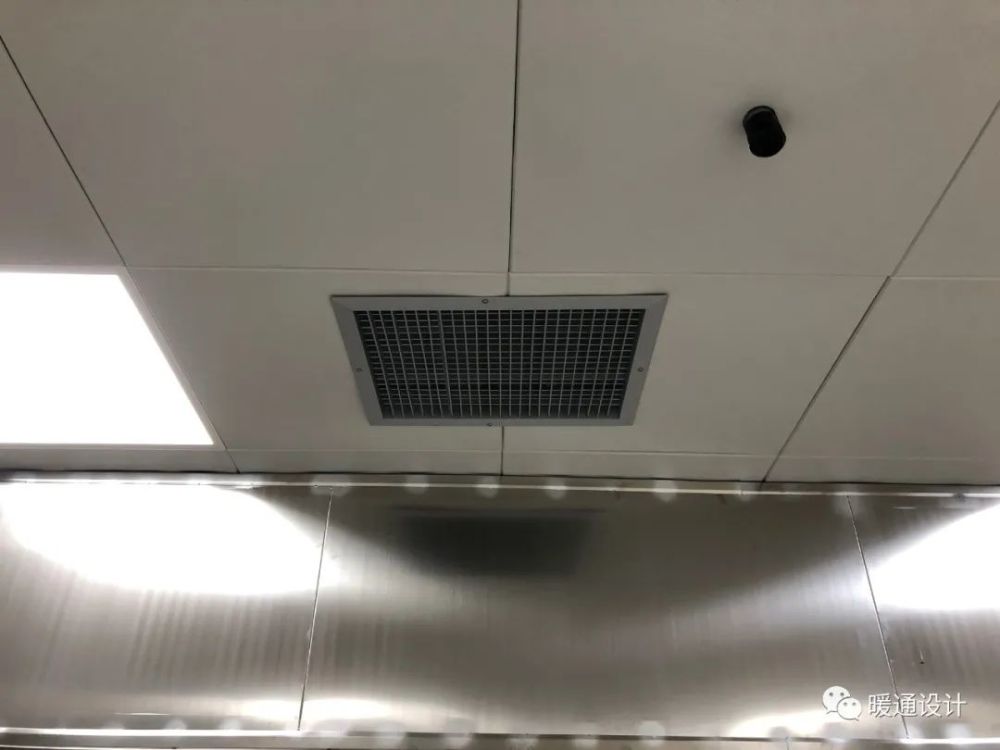

厨房内的事故排风口及燃气监测探头

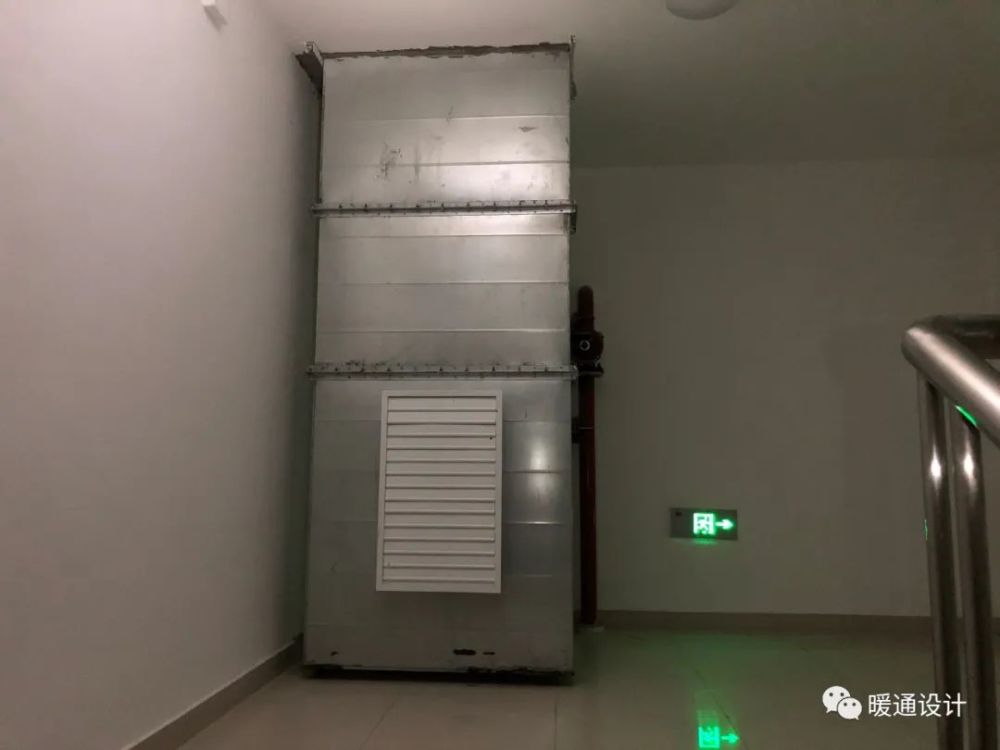

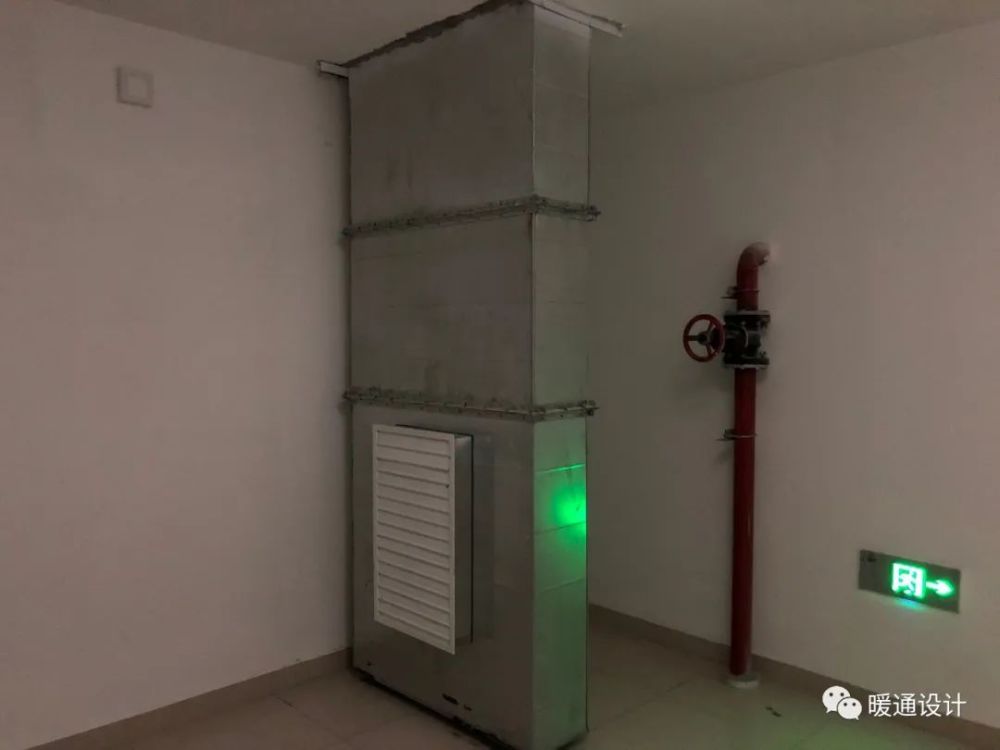

某项目地下楼梯间未直通室外，增加加压送风

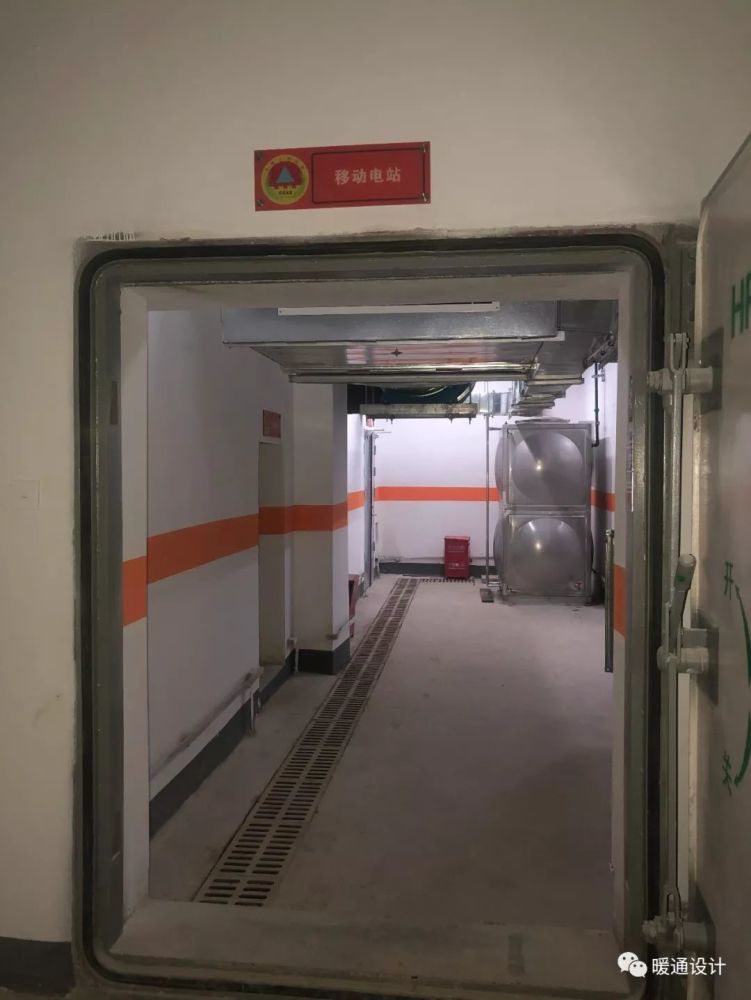

移动电站

储油间：高位排风口，低位防火百叶补风

储油间的排风管

柴油发电机组的排风口

柴油发电机组的烟囱接口

移动电站的排风口

移动电站的补风口

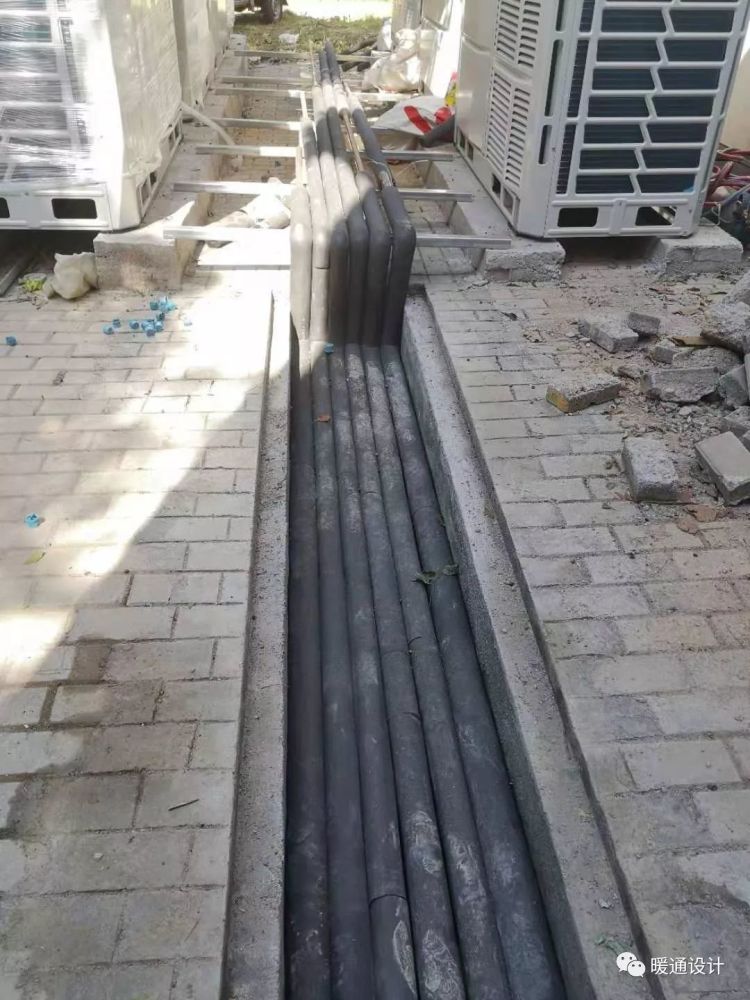

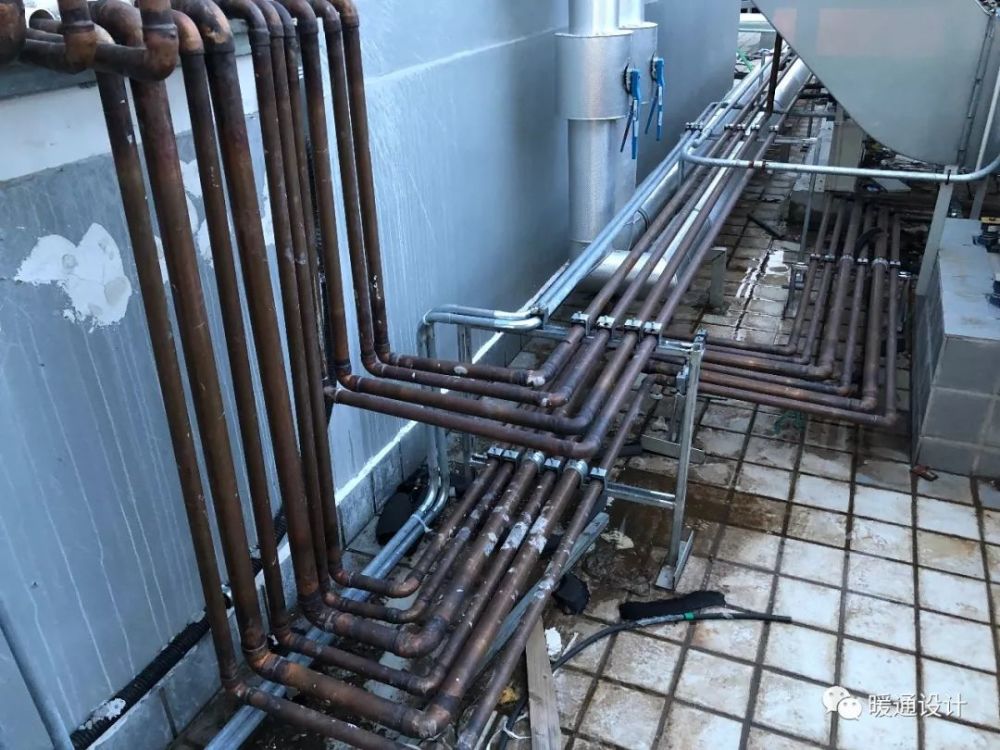

冷媒管地沟敷设

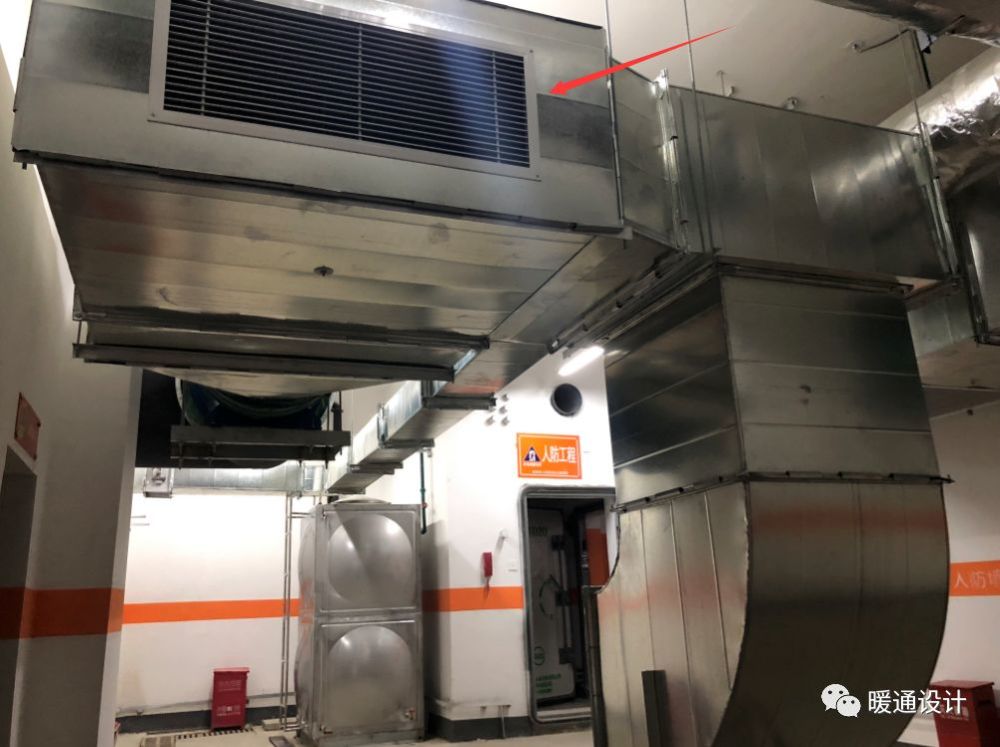

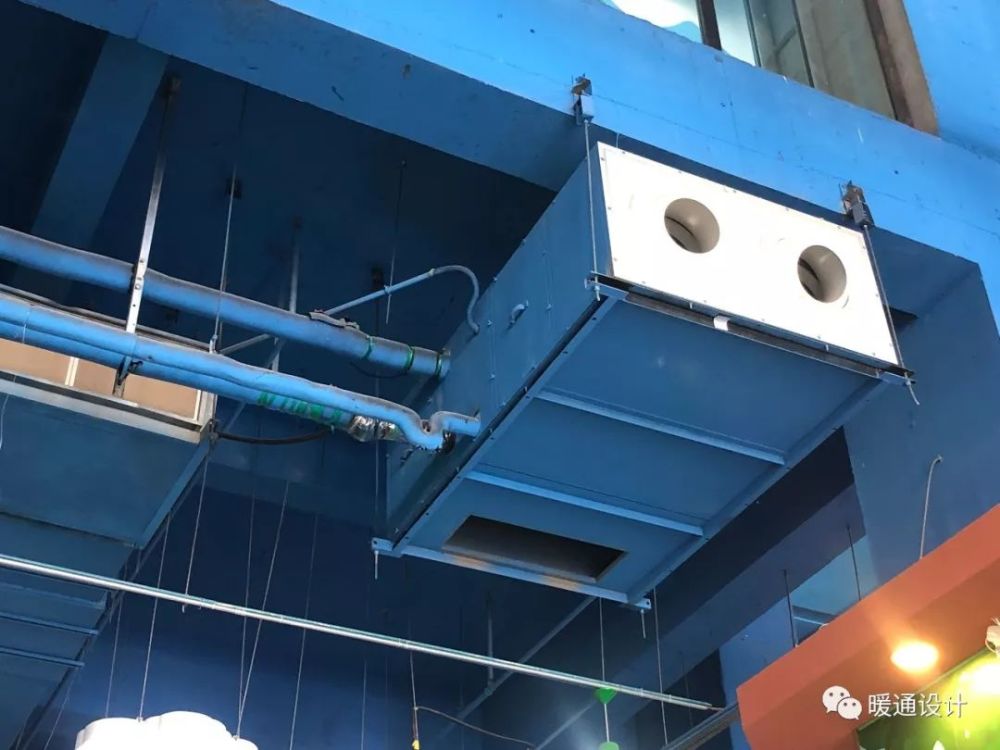

射流喷口机组（吊装空调箱和喷口合二为一）

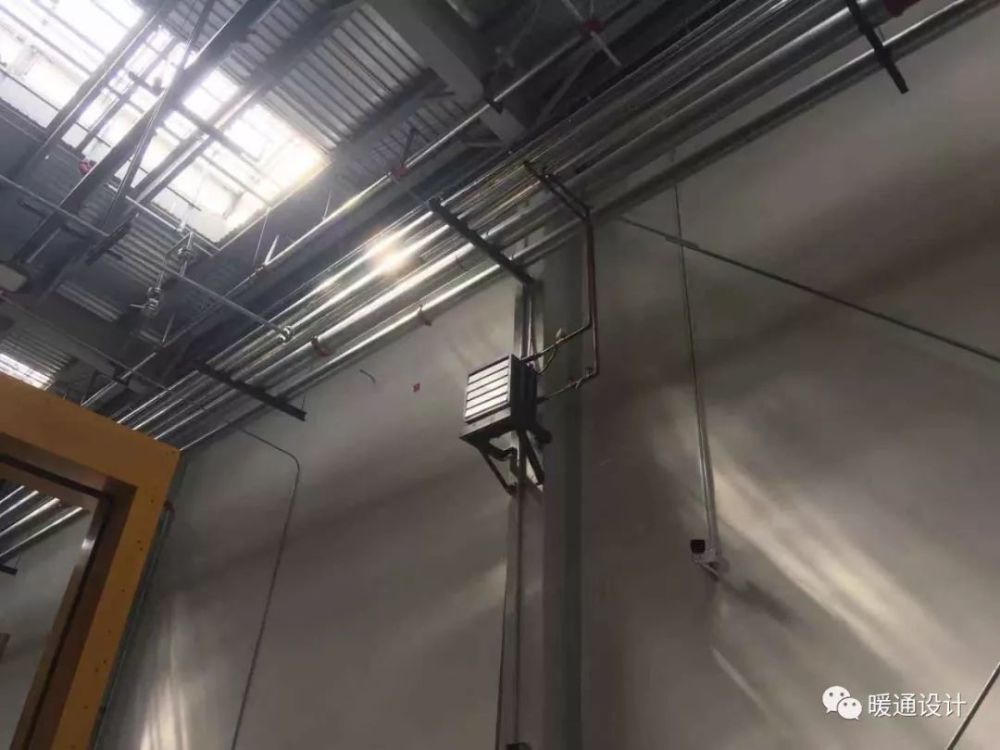

厂房内的暖风机

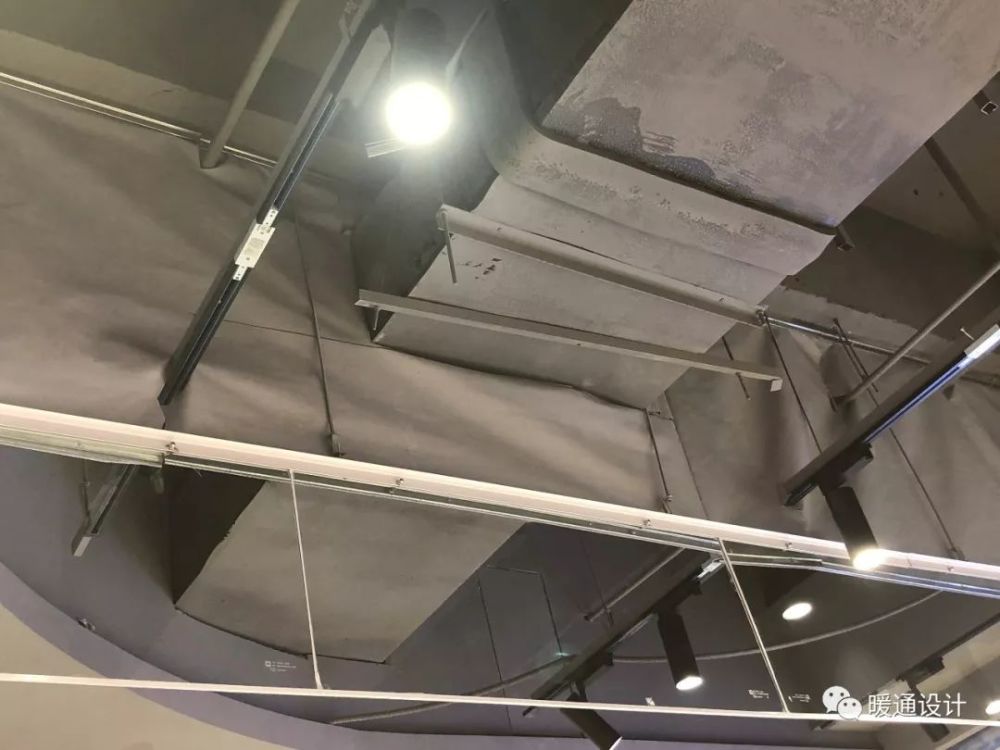

固定挡烟垂壁上方设置防火帆布，用于穿风管

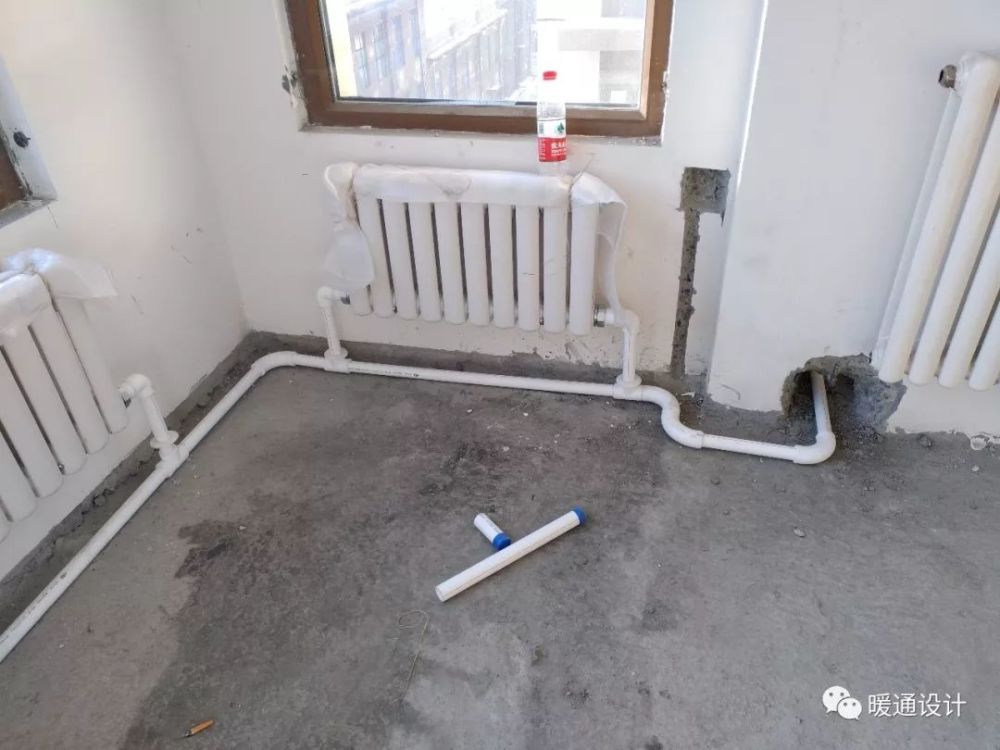

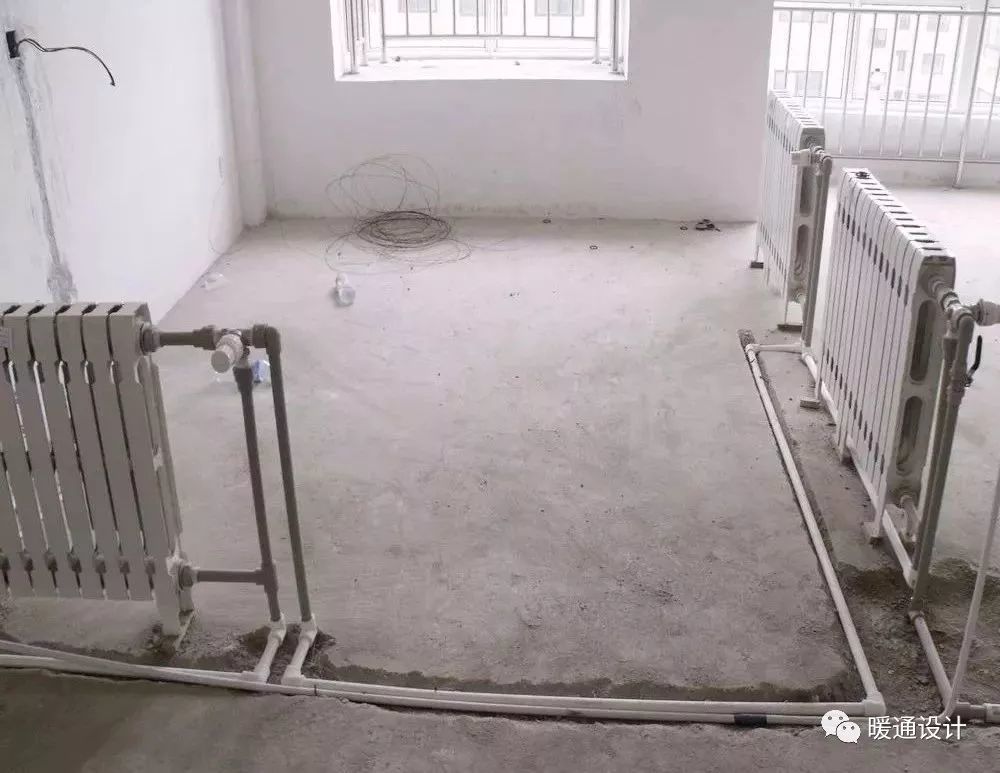

单管跨越式（出地面采用PPR管）

单管跨越式（出地面采用镀锌钢管）

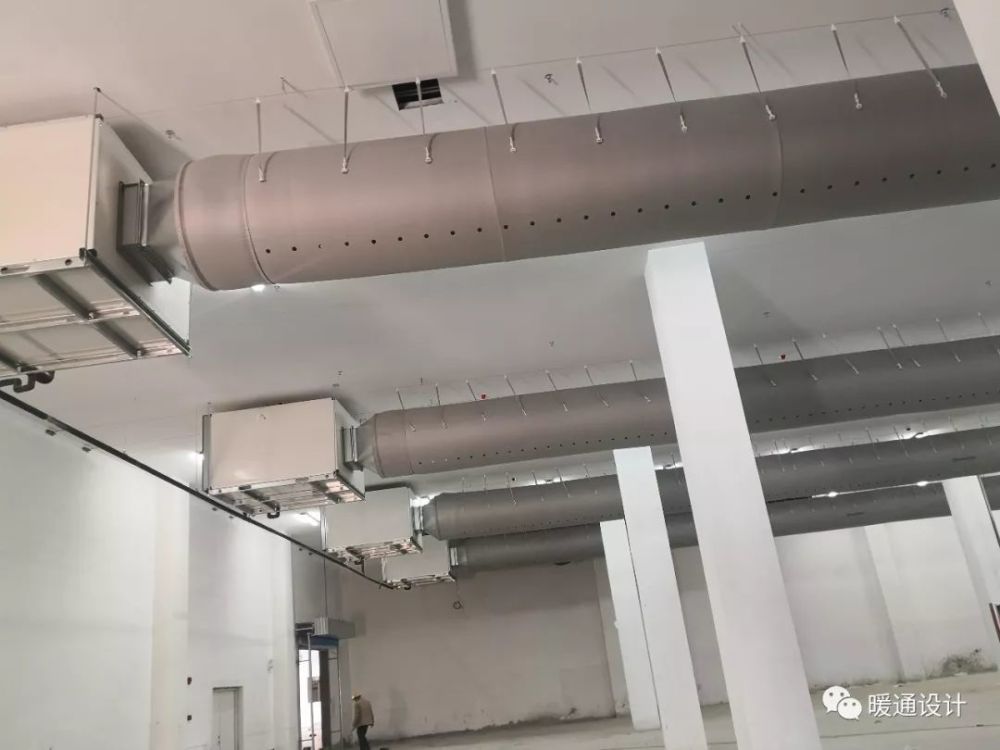

布袋风管+风机

座椅送风预留套管

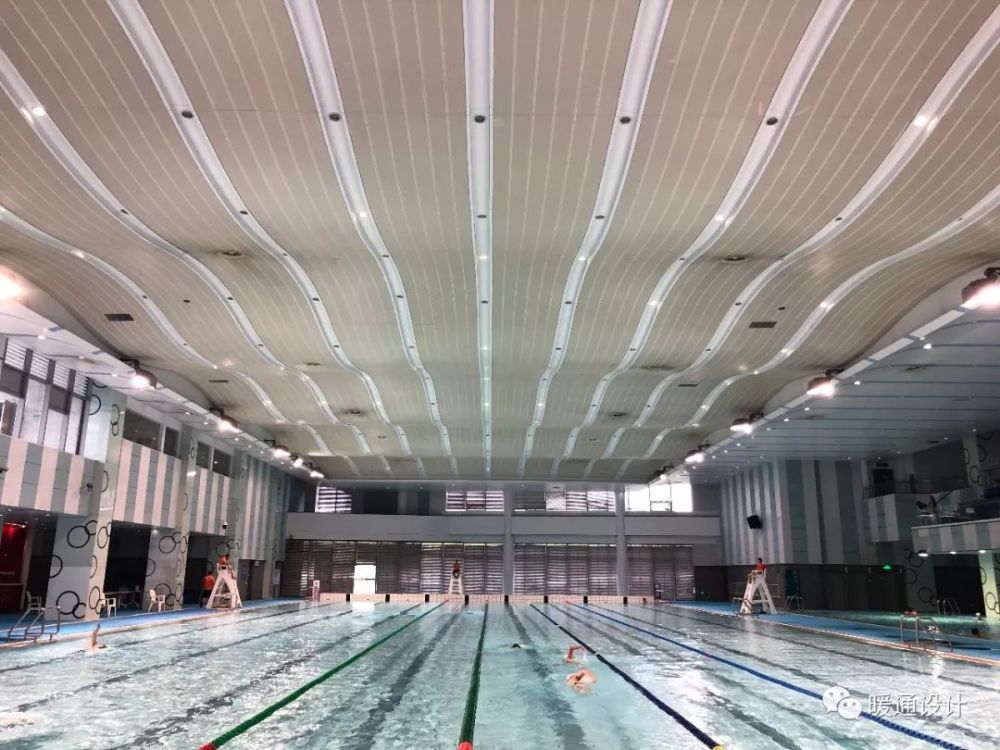

标准泳池，50m×21m

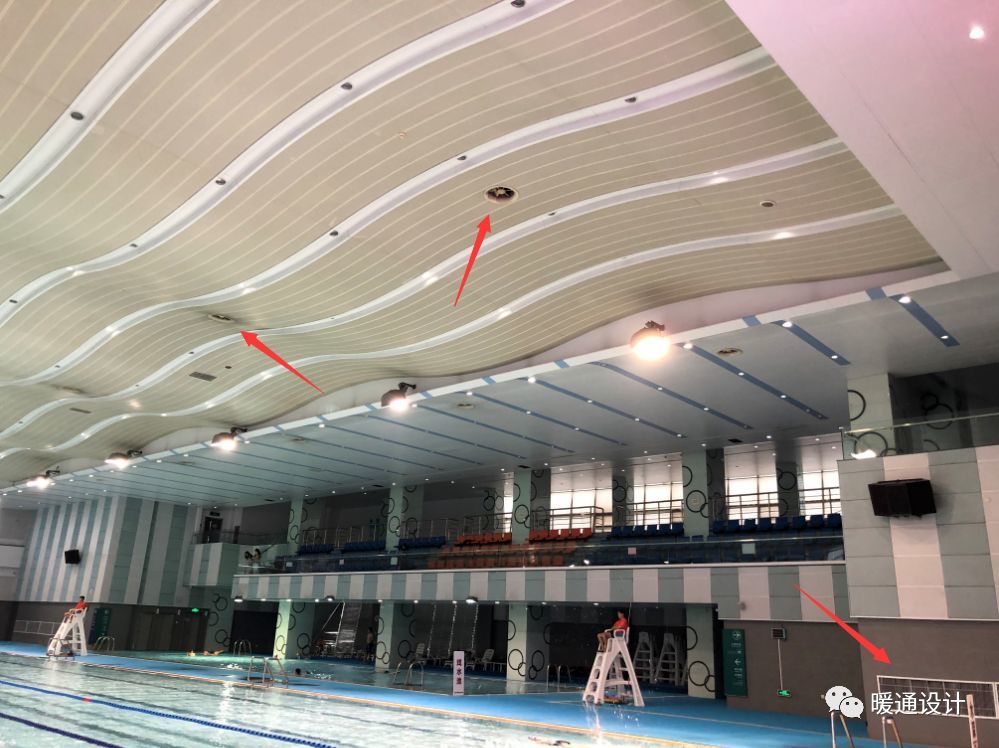

上送下回，旋流风口，低位百叶回风

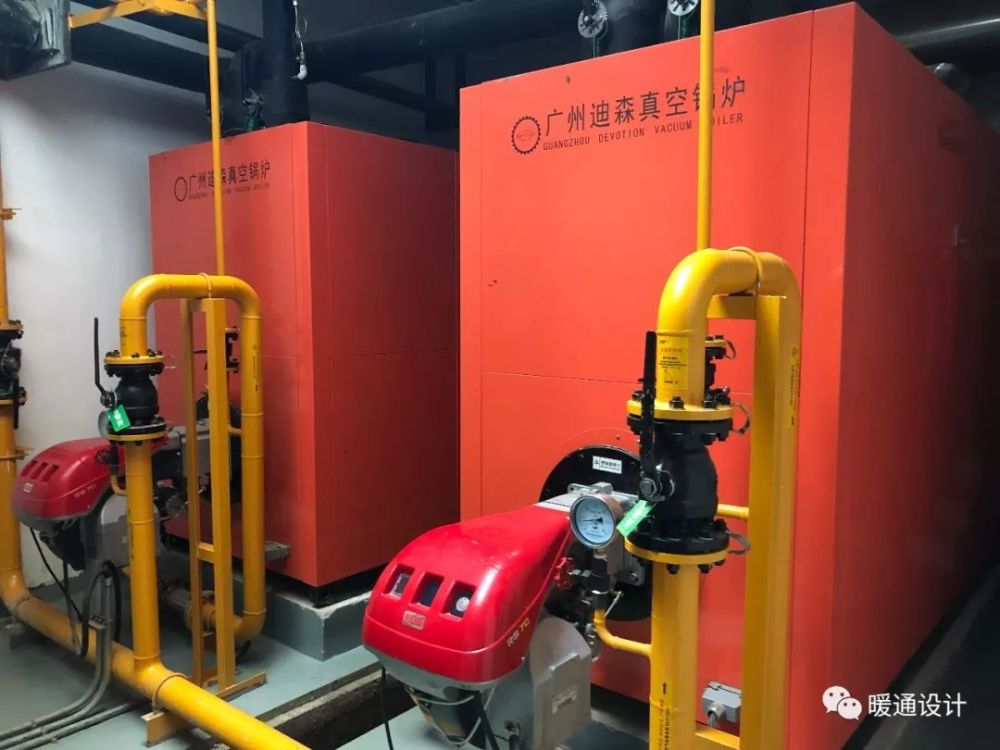

热源：燃气锅炉（空调、淋浴、池水）

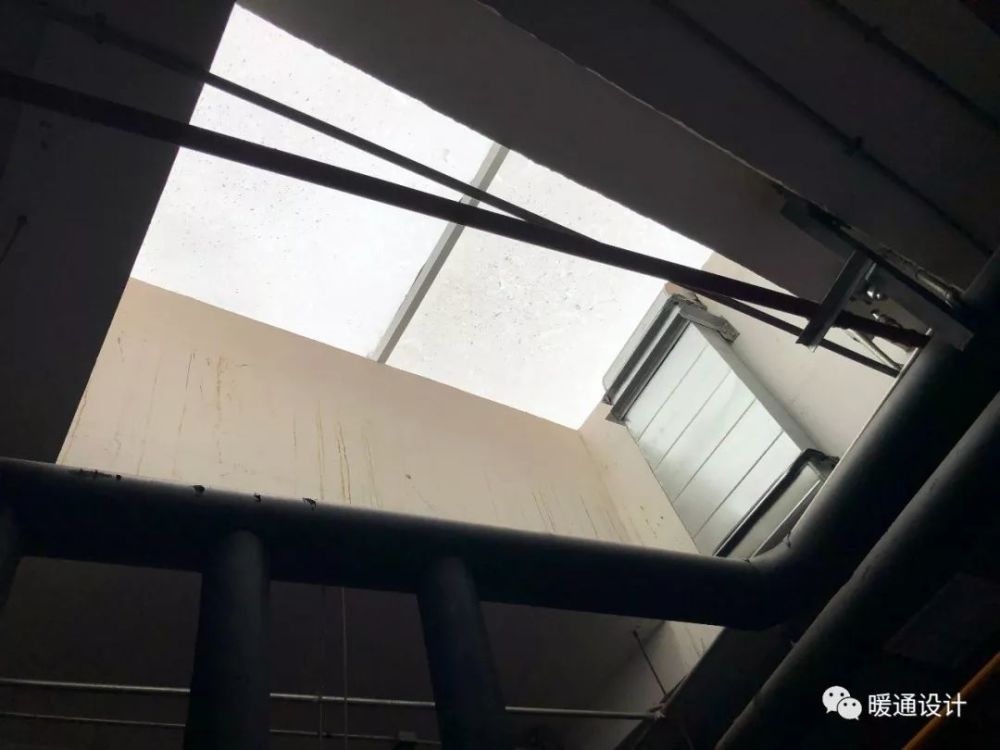

锅炉房顶部采光天窗，兼做泄爆和吊装孔

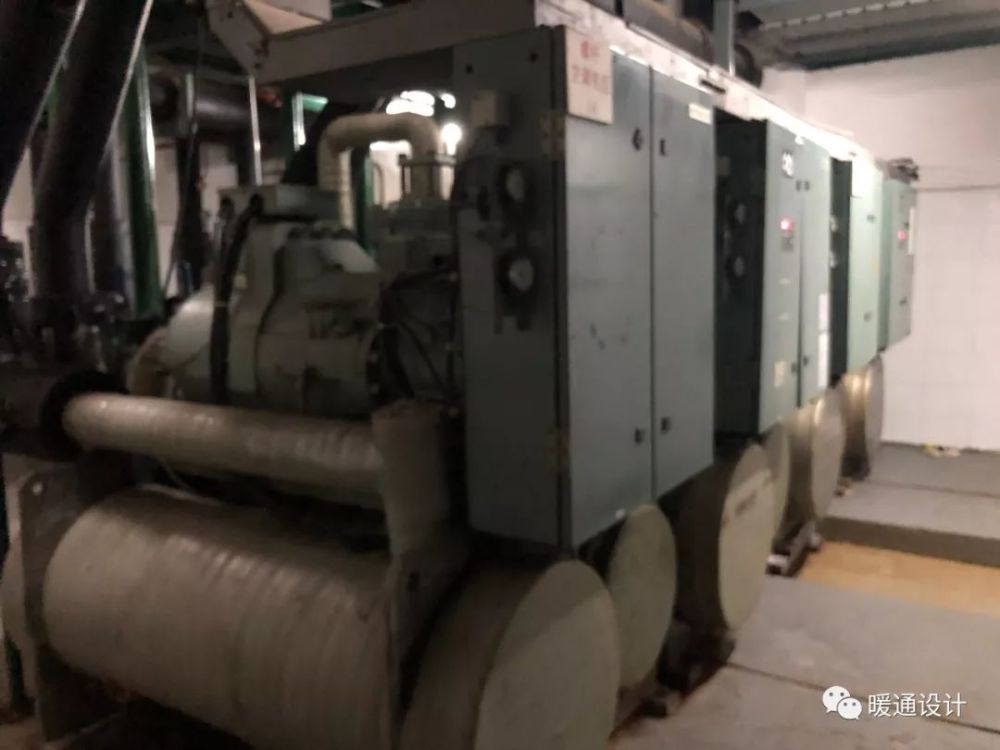

冷源：螺杆机组（空调制冷和除湿）

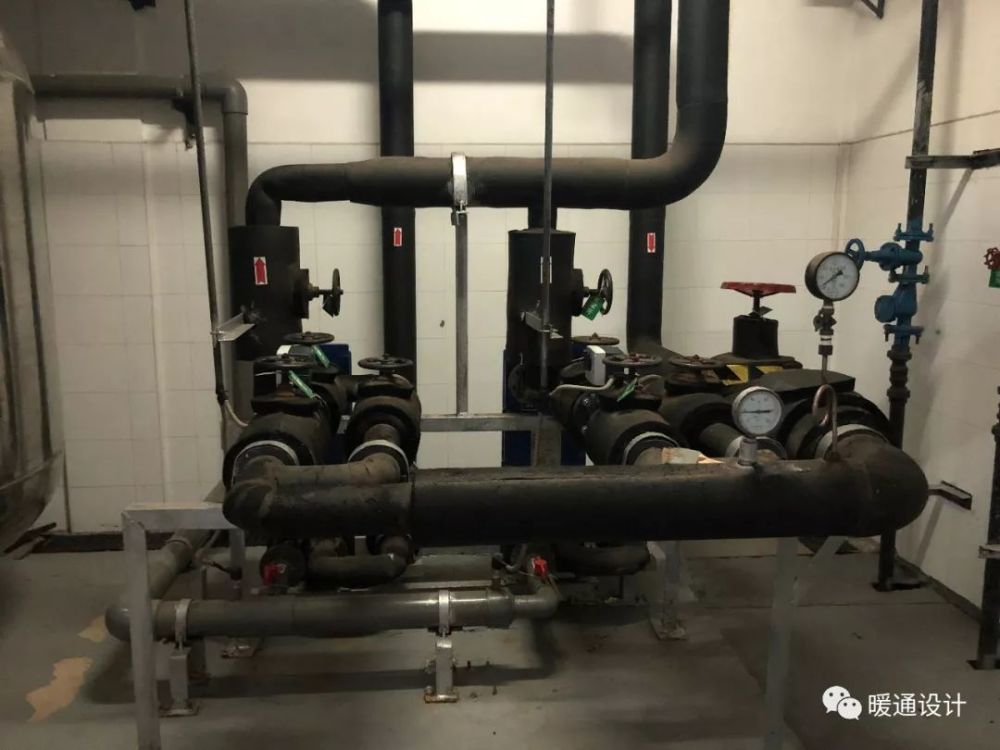

泳池供水管（池底供水，四周排水沟回水）

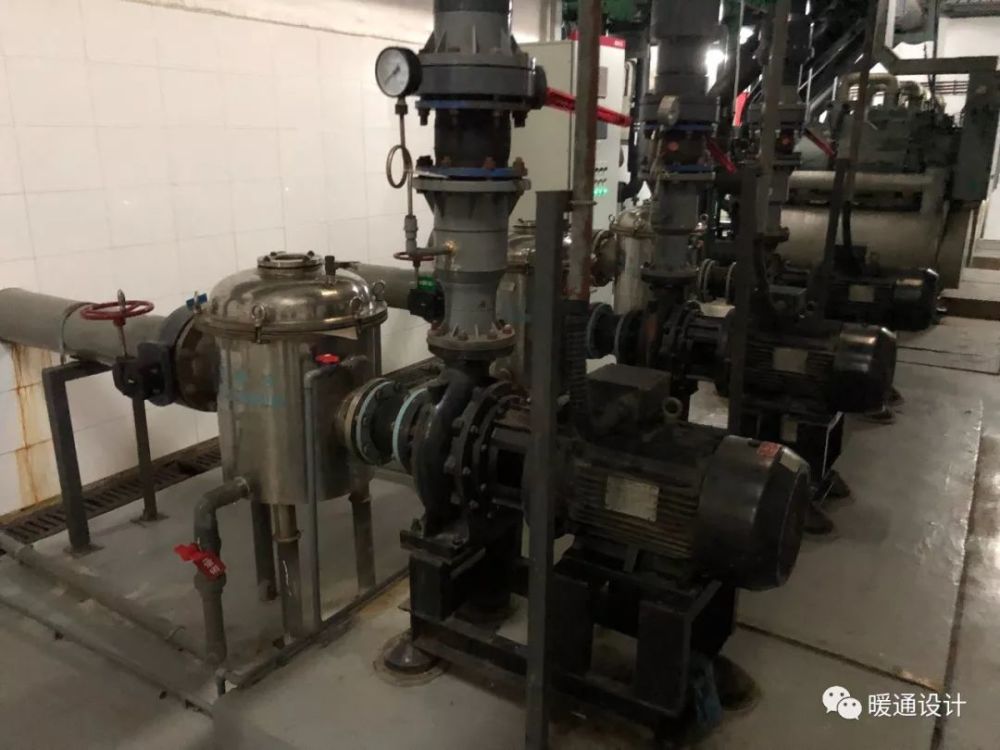

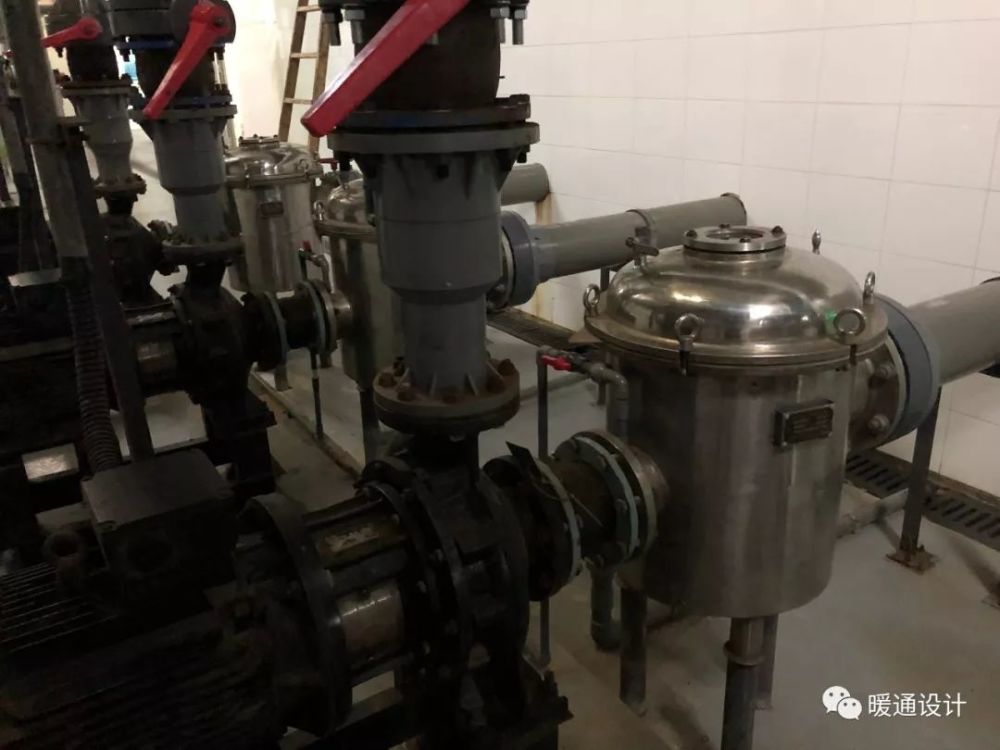

毛发过滤器

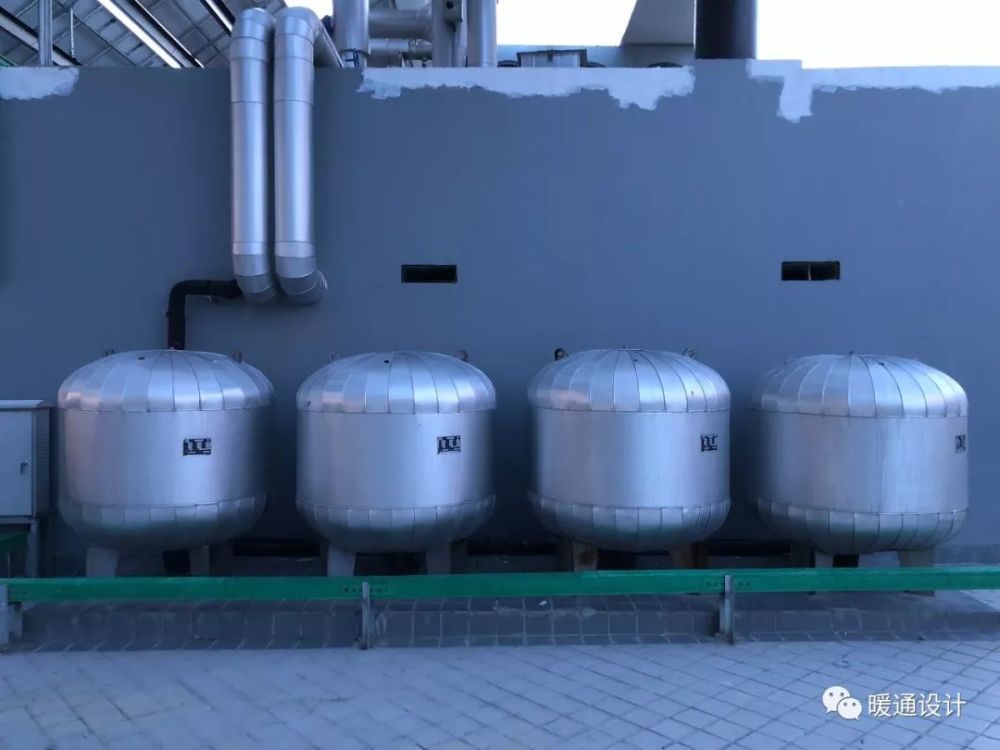

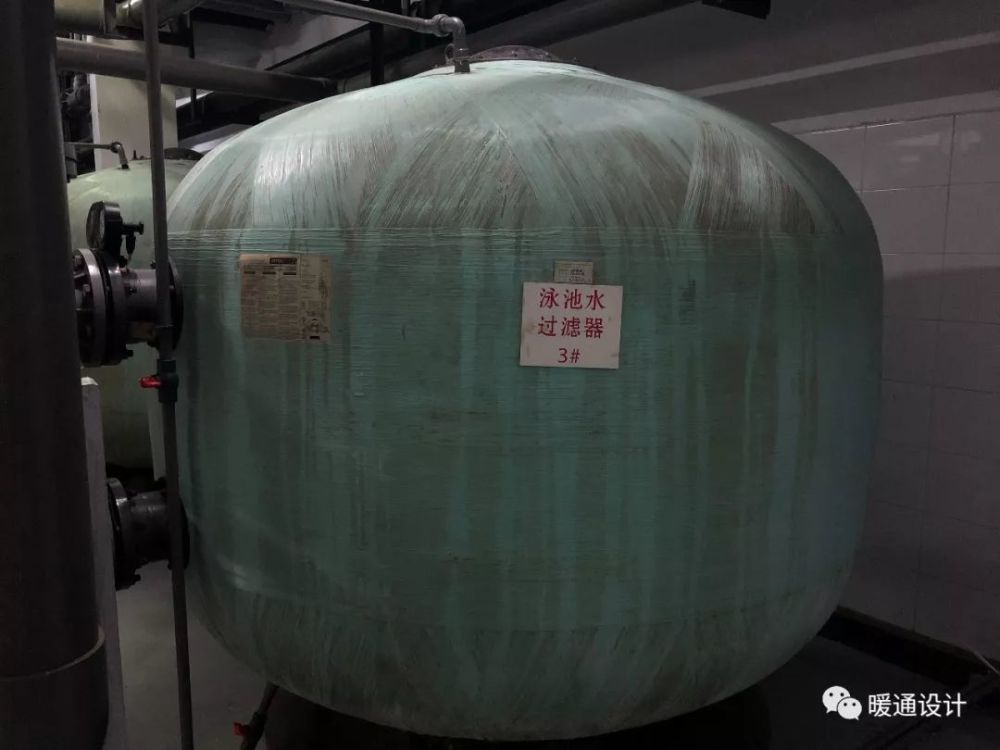

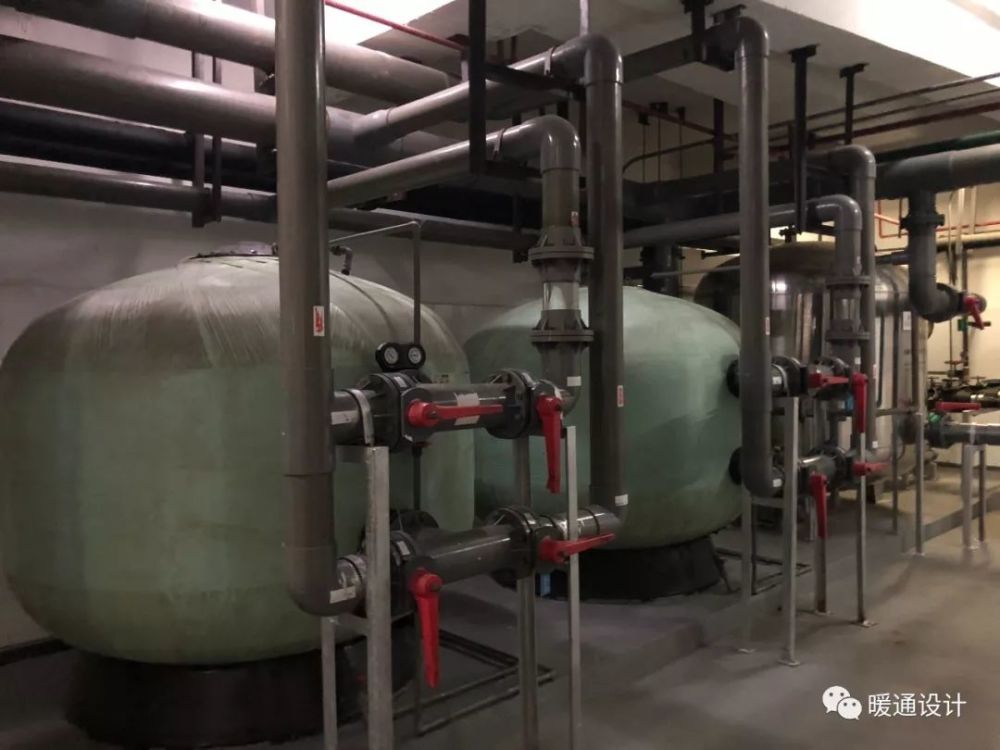

过滤砂缸

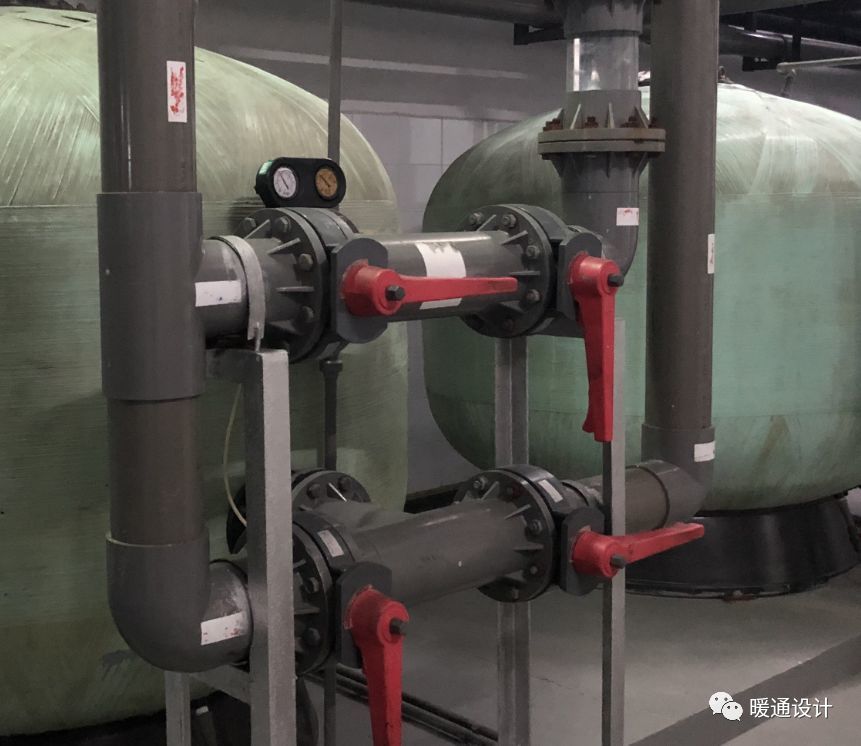

砂缸反冲洗，切换阀门

池水加热板换

淋浴水加热板换（立式）

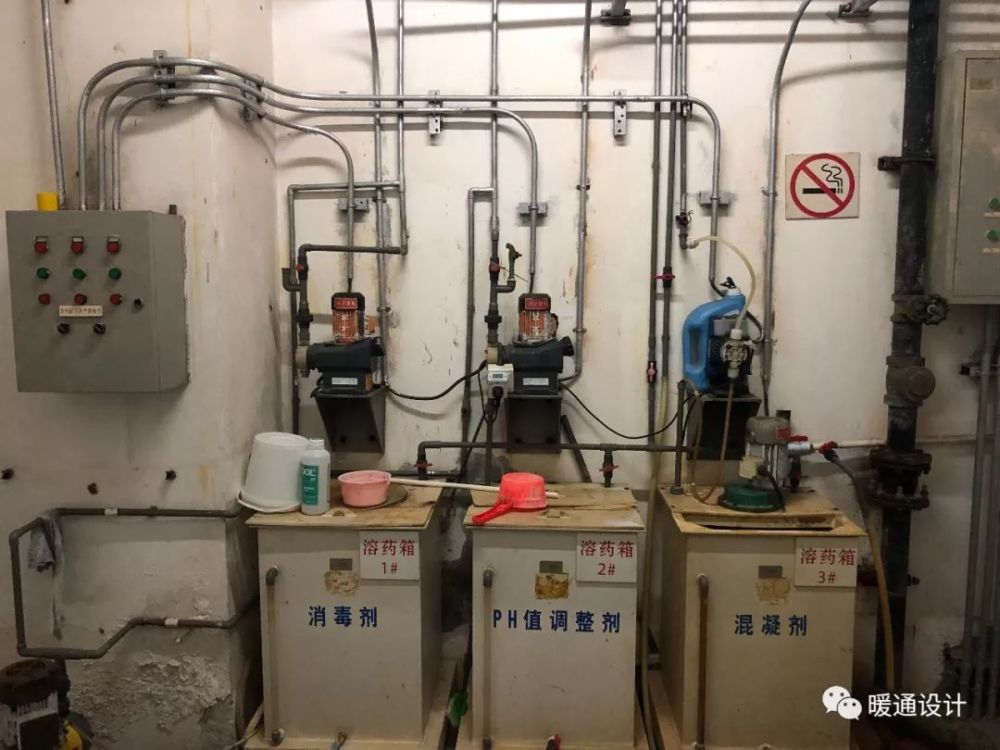

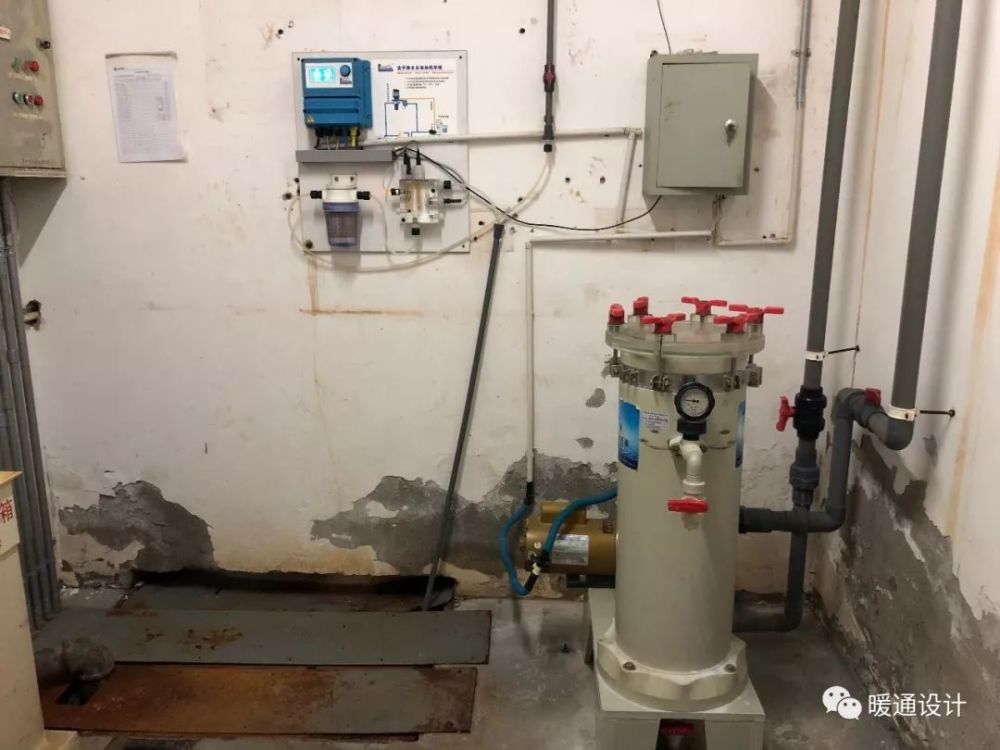

水质处理设备

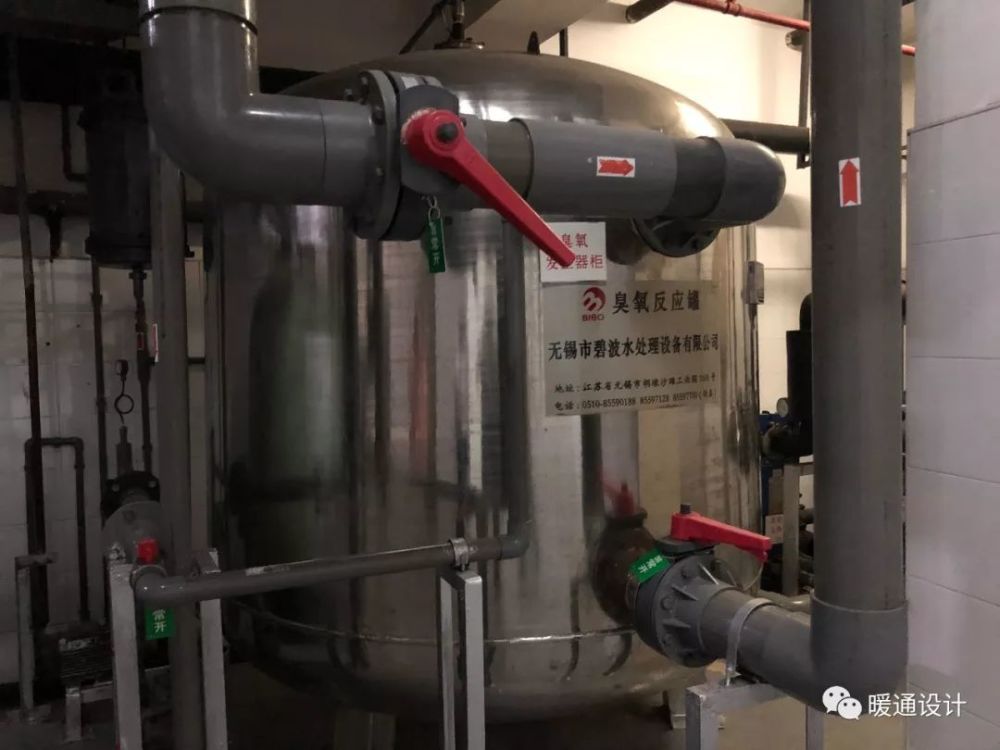

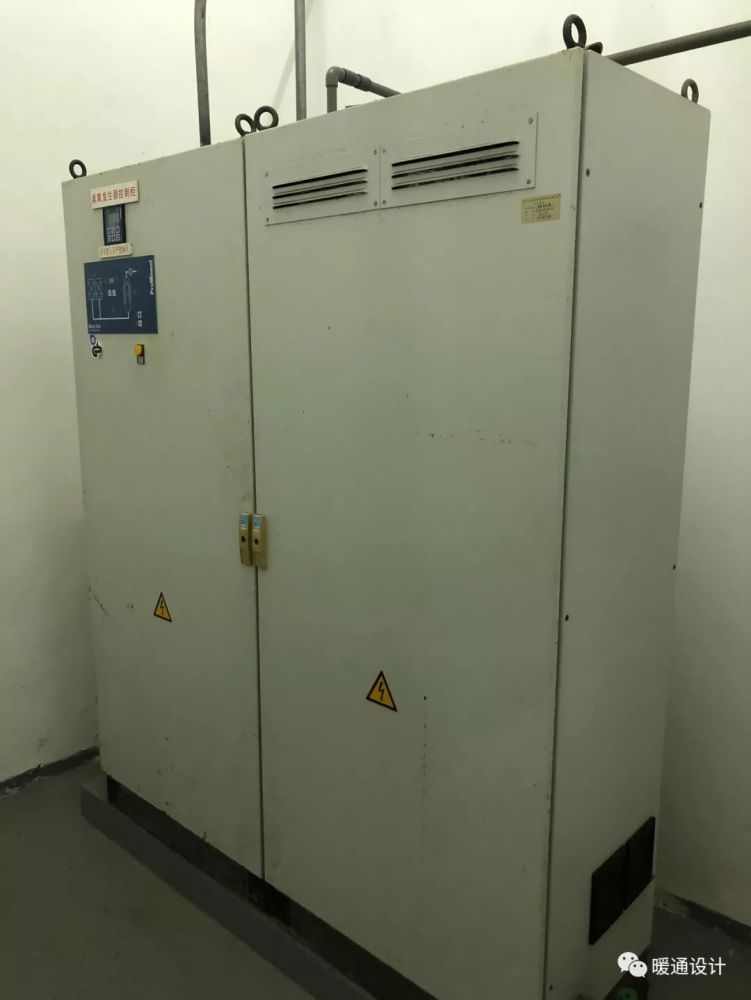

臭氧反应罐和控制柜

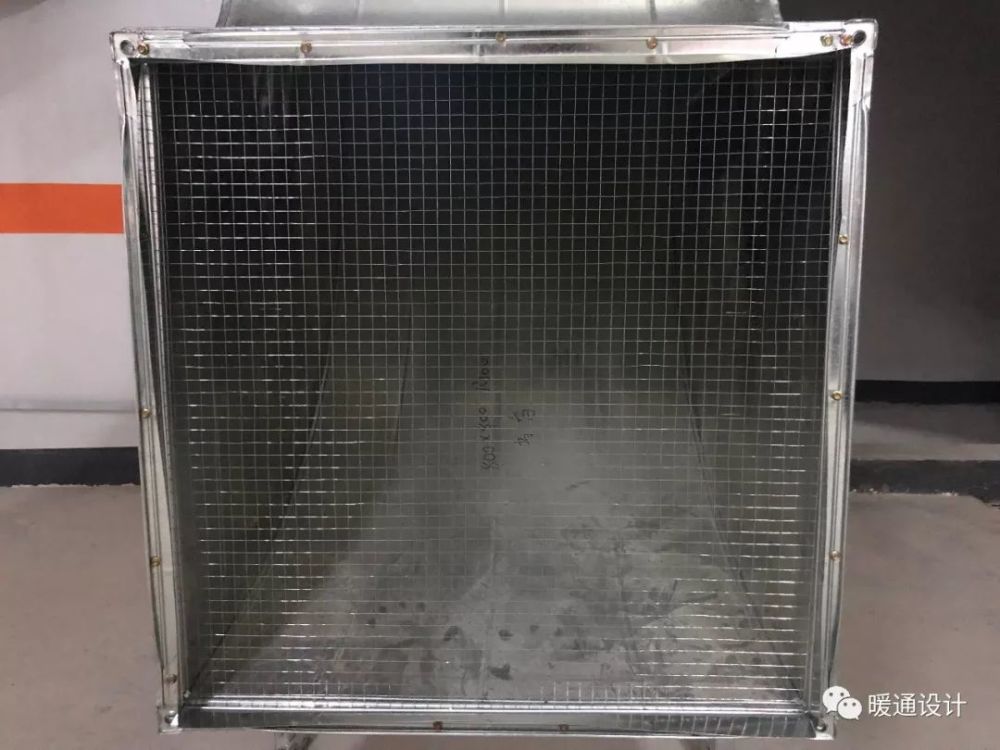

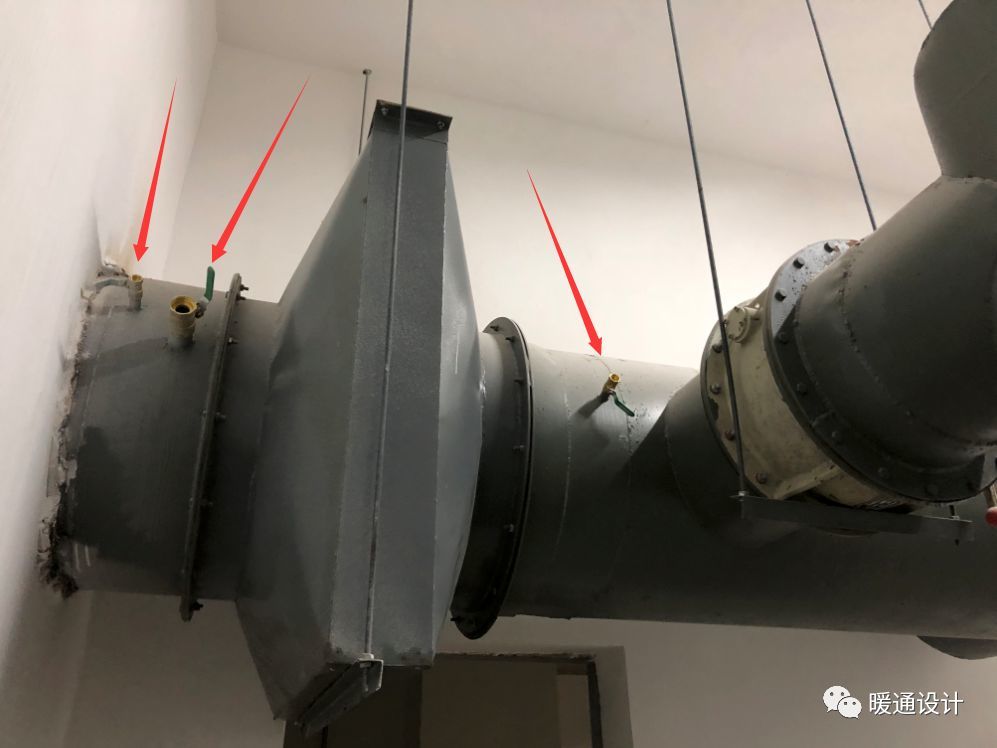

油网滤尘器，管式安装，入口处设置DN32放射性检测取样管+球阀，前后设置DN15测压管+球阀

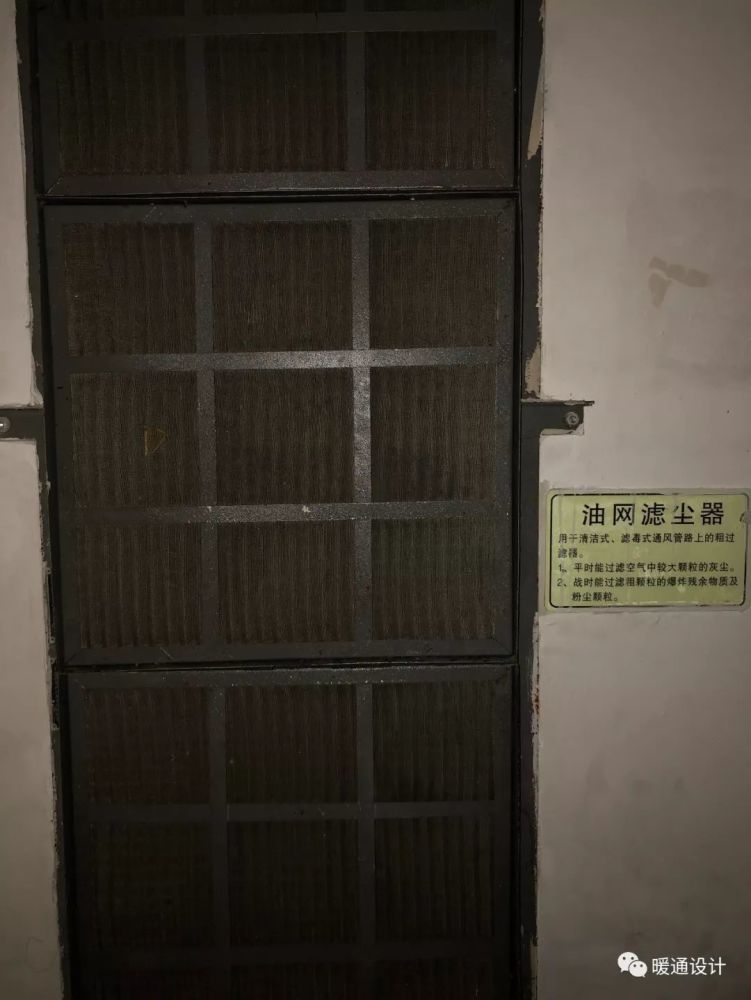

油网滤尘器，立式安装，墙壁上的测压管

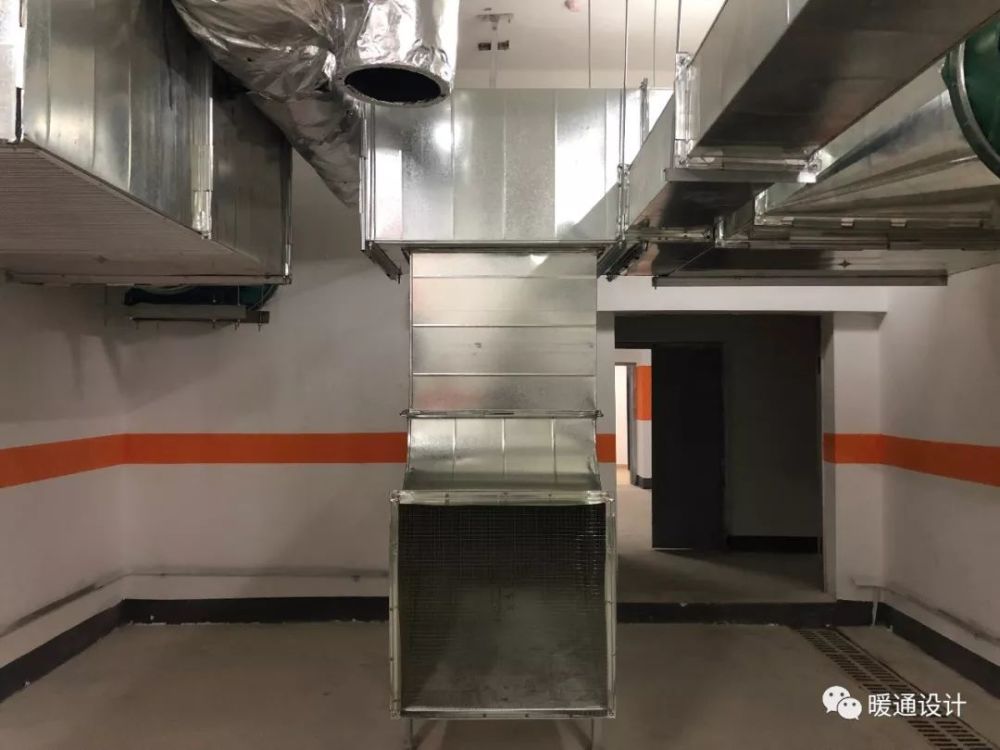

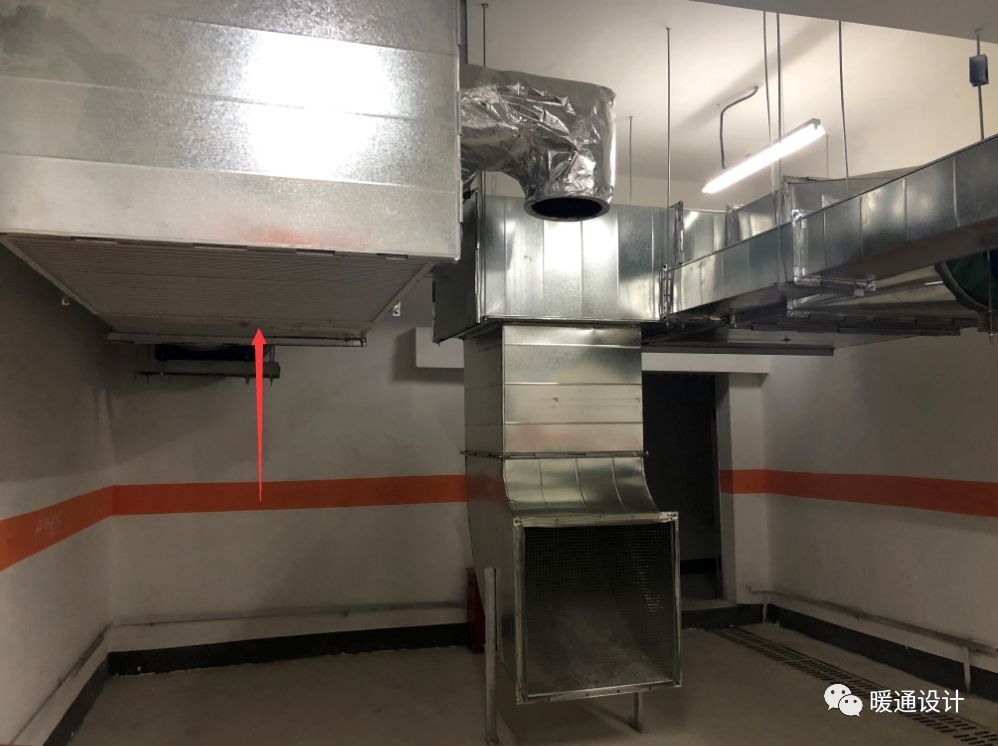

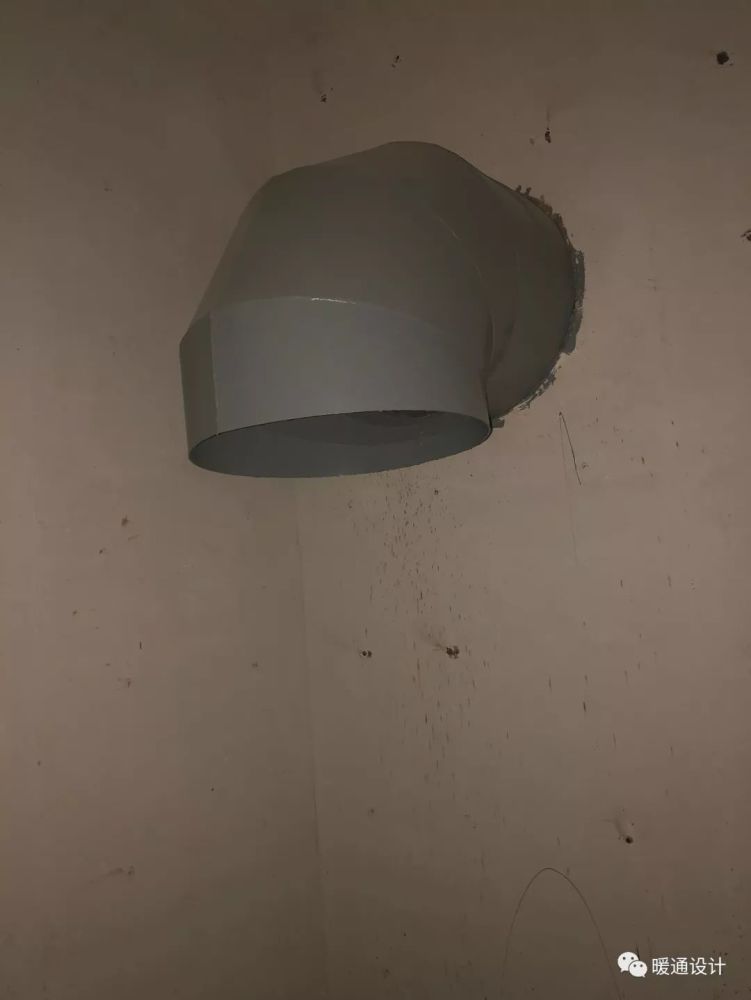

扩散室风管后墙安装时向下的弯头

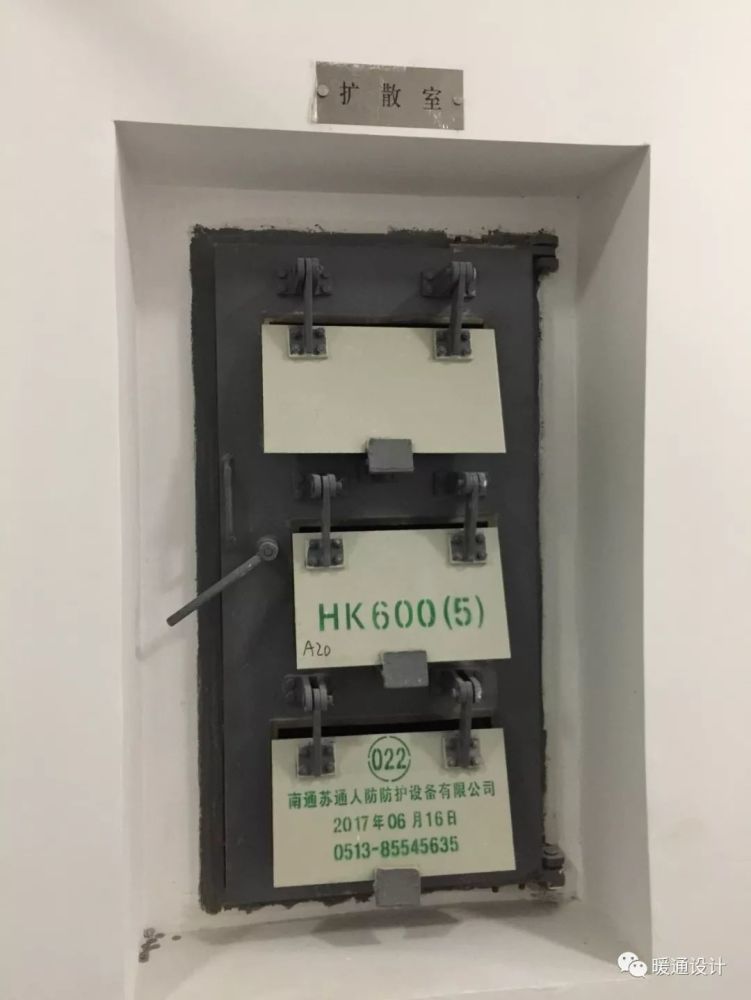

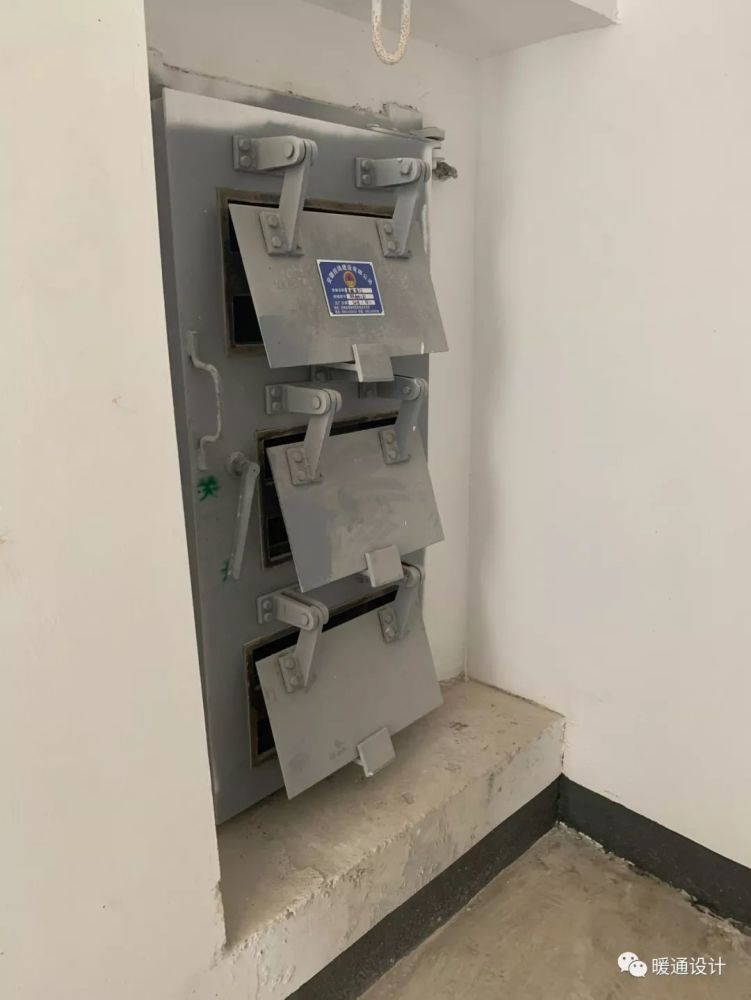

防爆波活门（悬板活门）

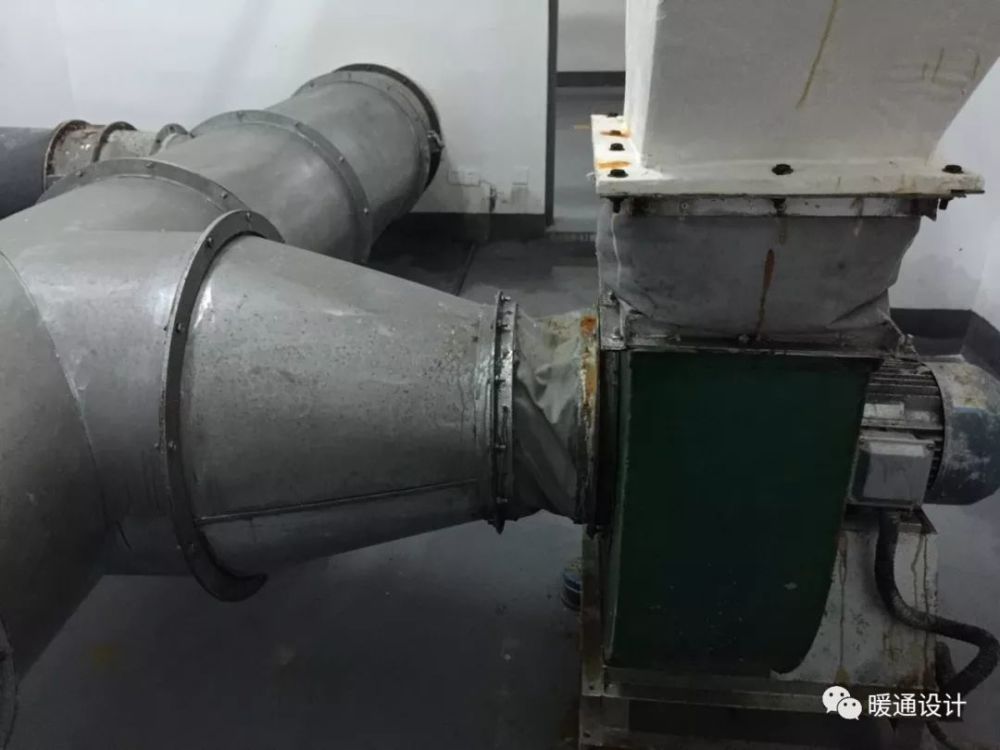

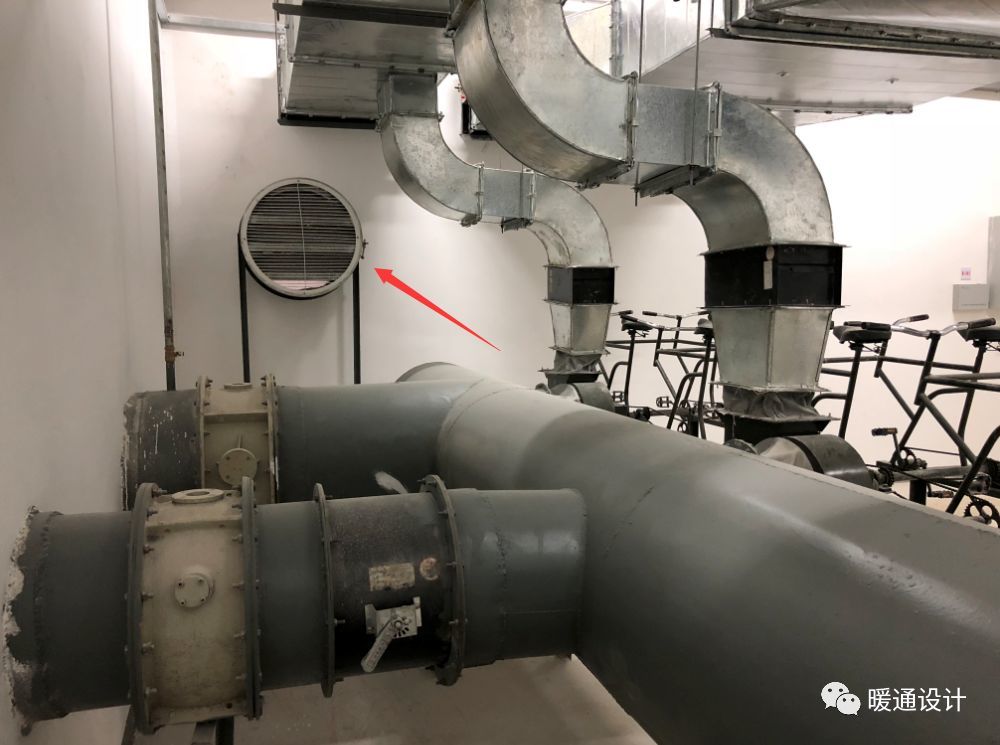

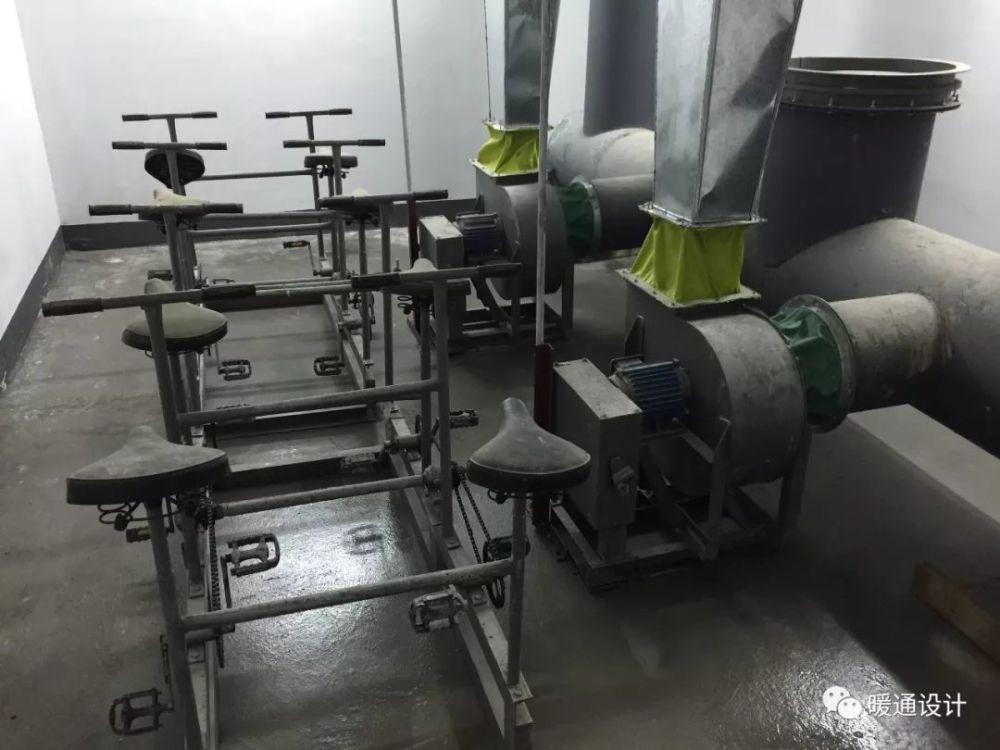

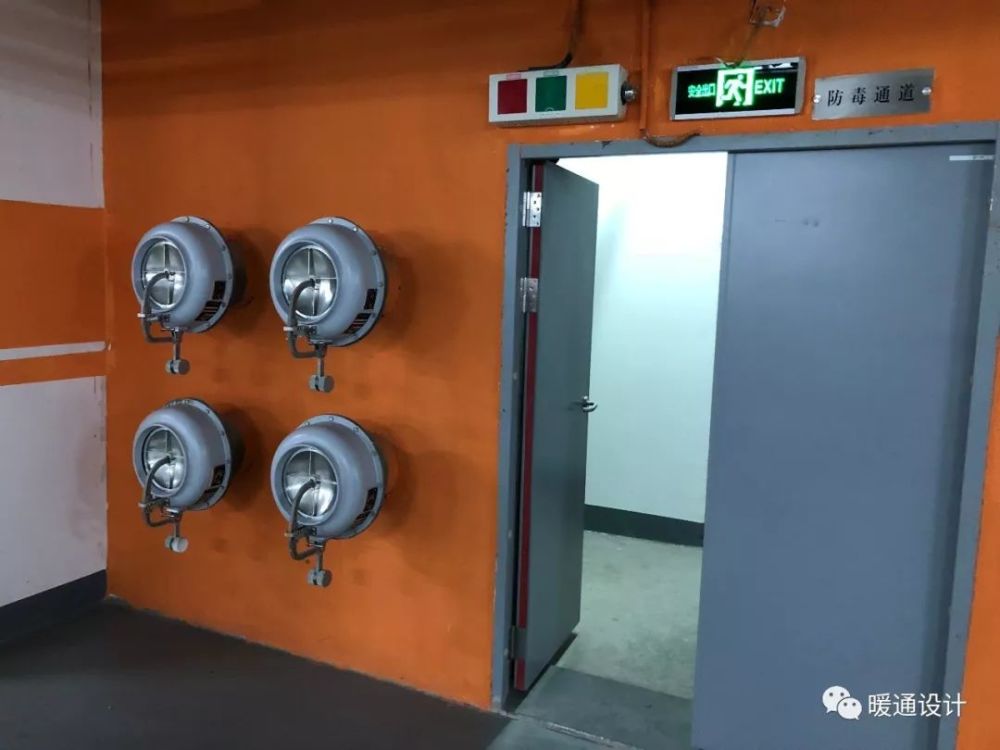

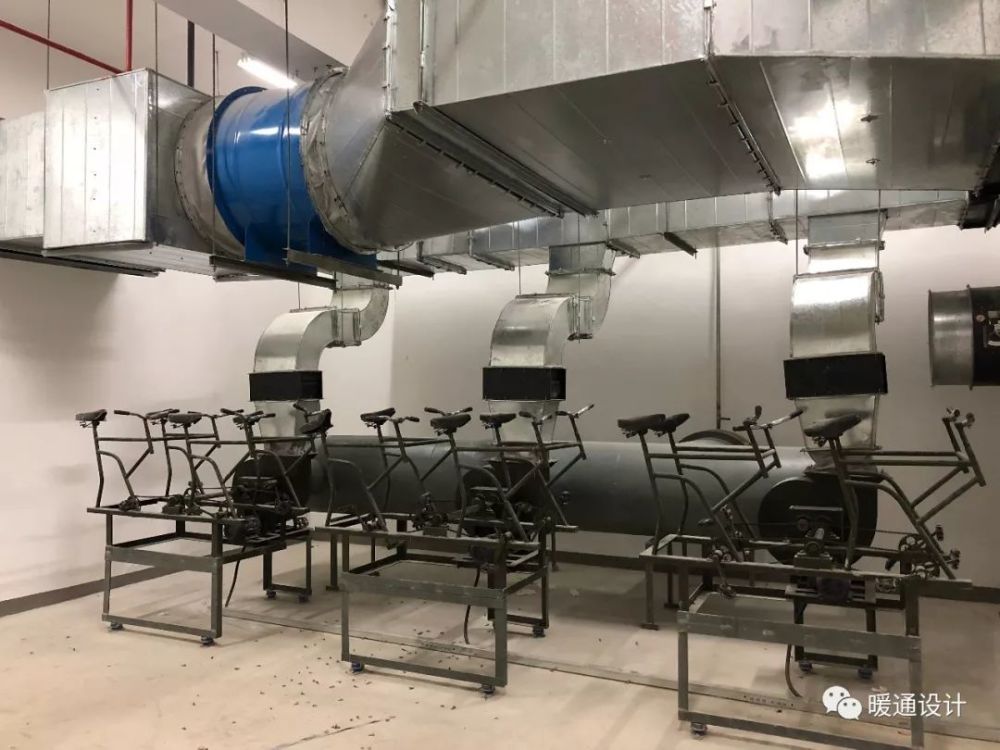

脚踏风机，接口处软接

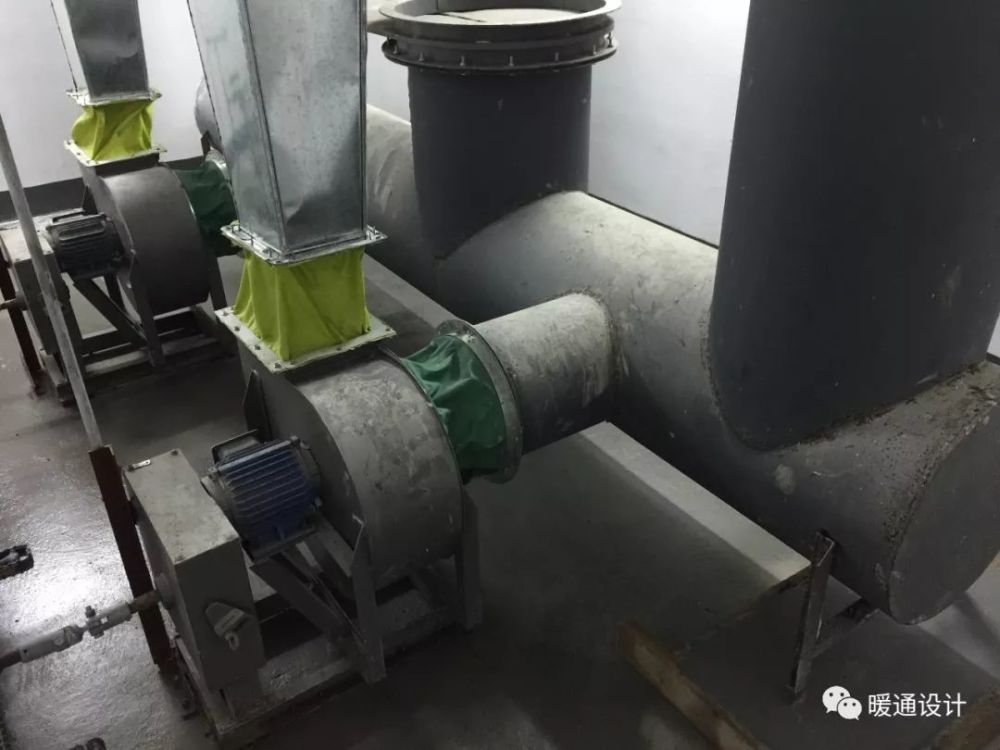

电动风机

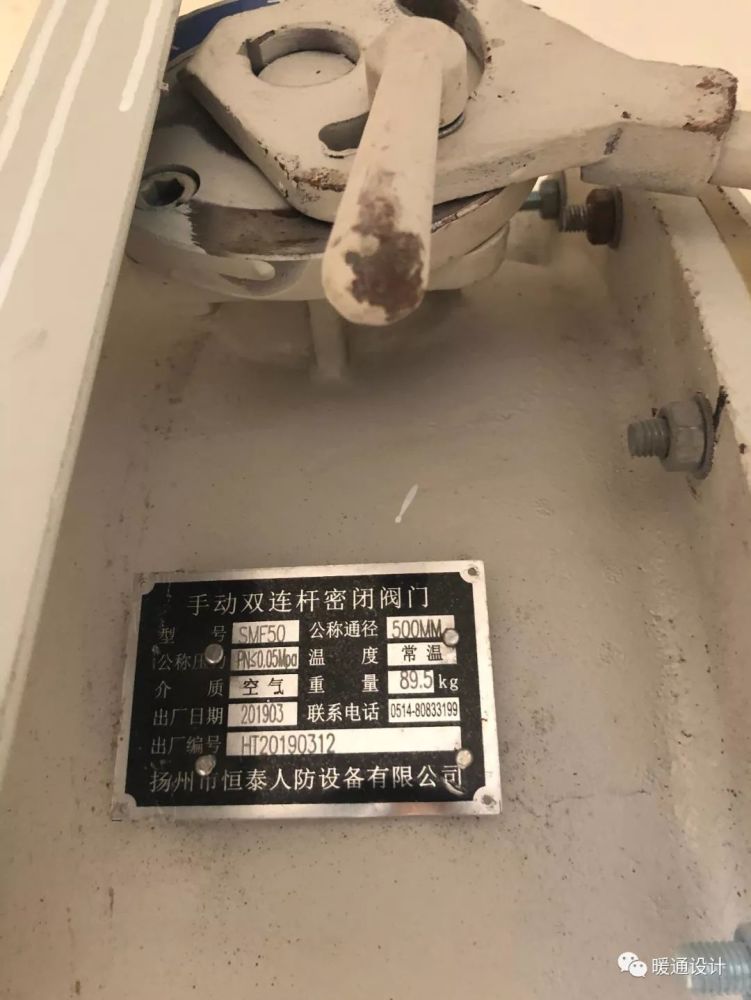

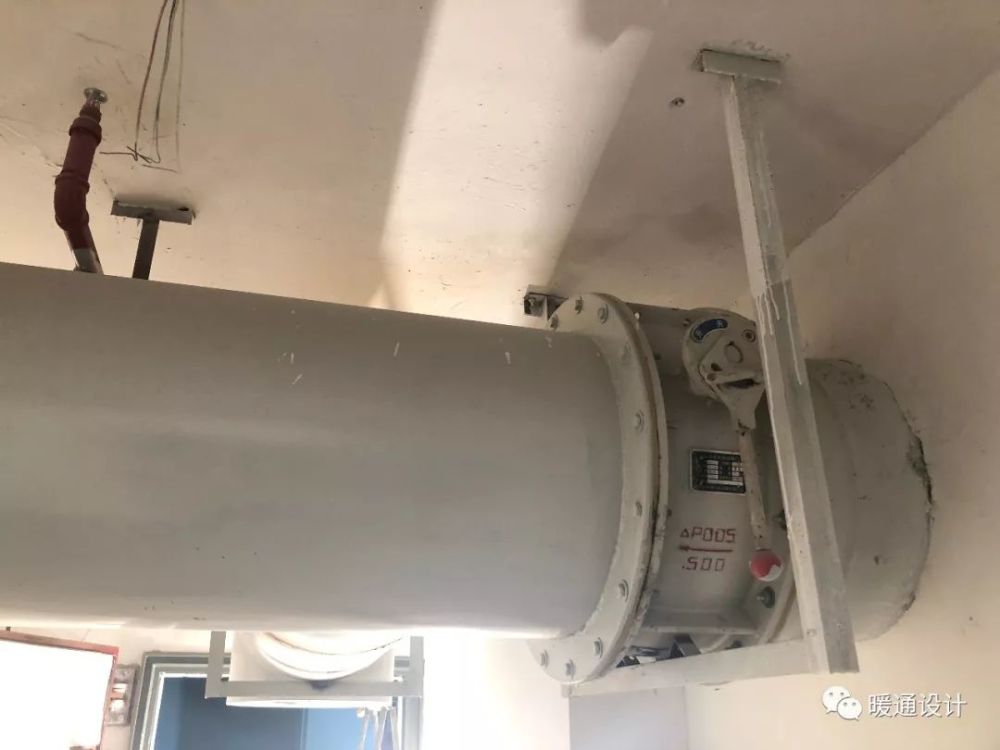

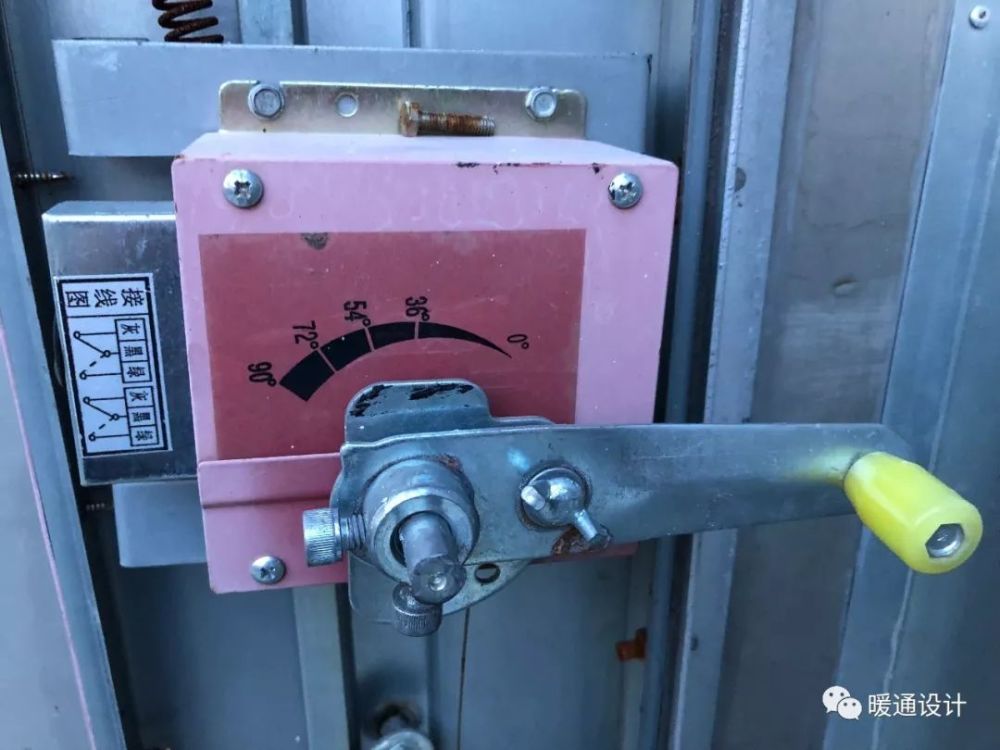

手动双连杆密闭阀门，单独支吊架，距墙不小于350mm

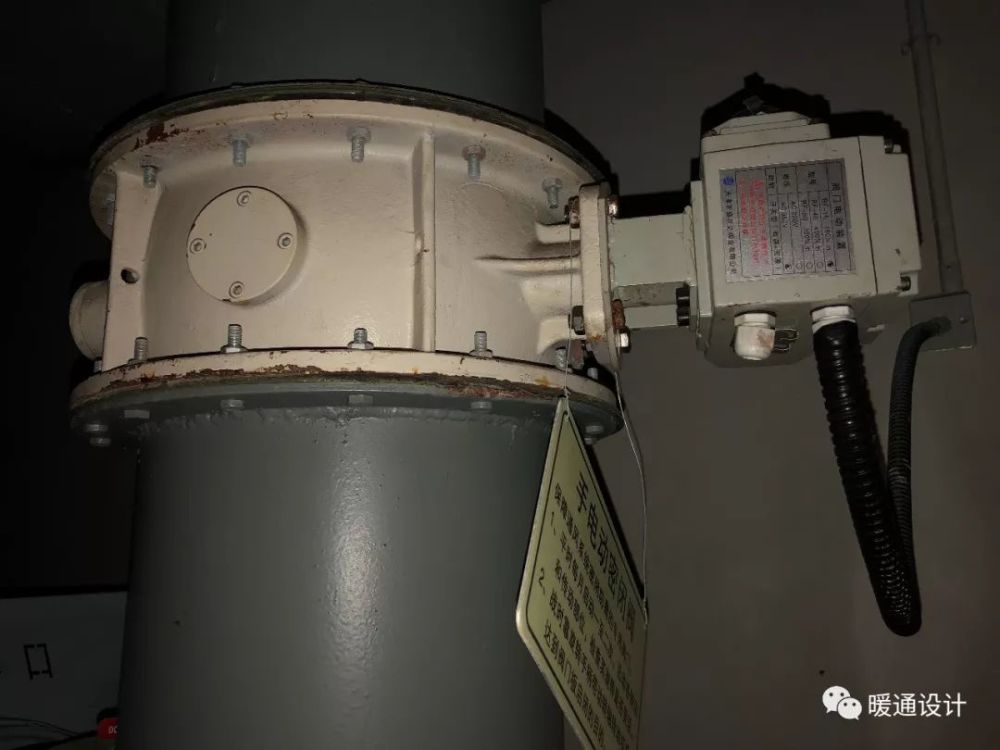

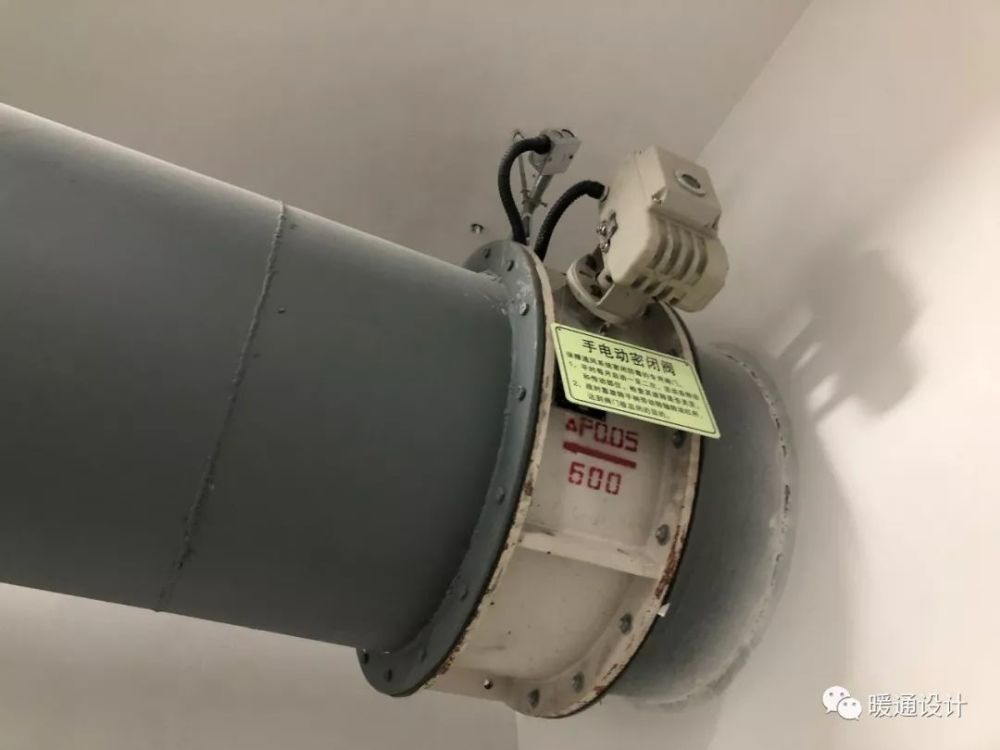

手电动双连杆密闭阀门，220/380V

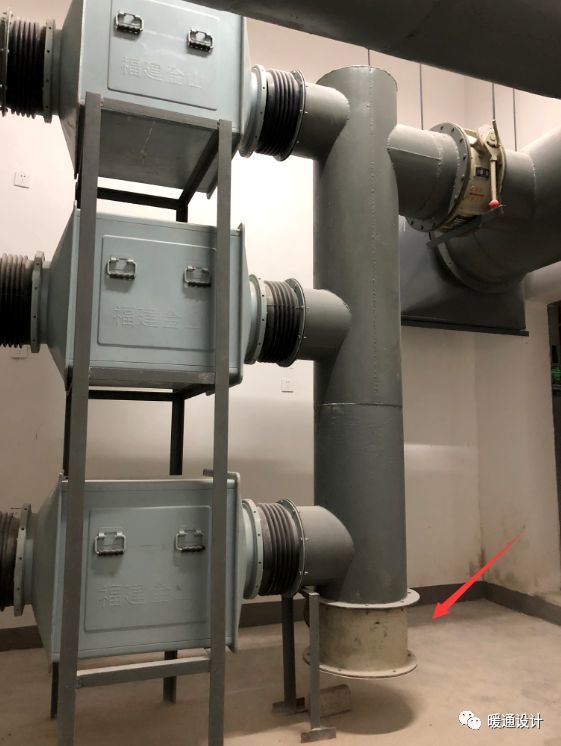

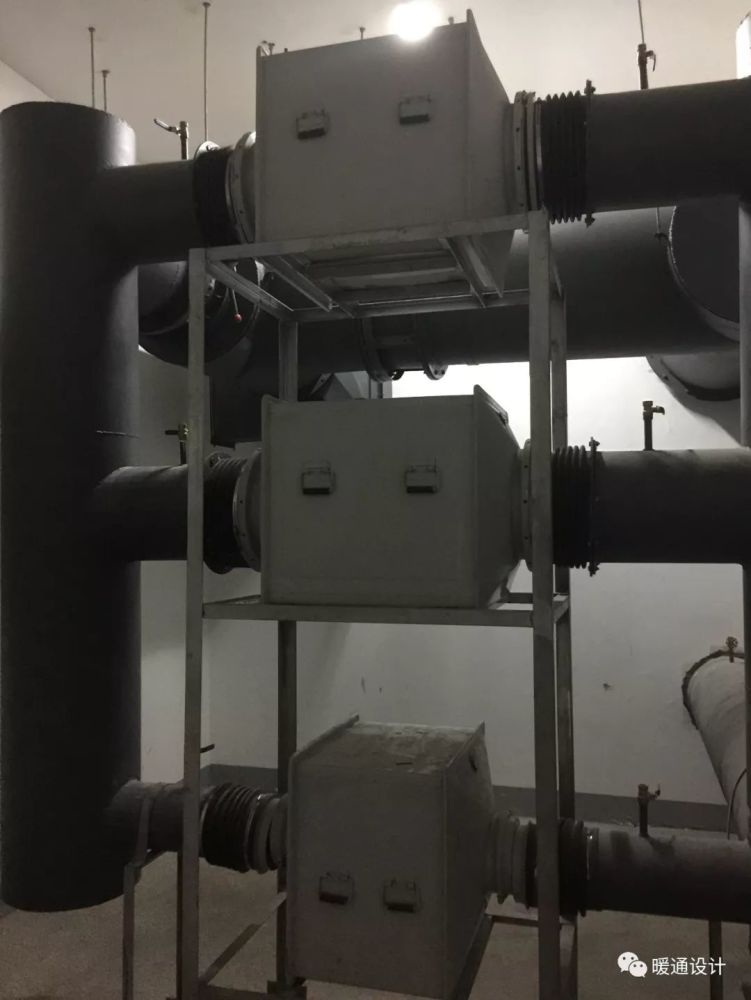

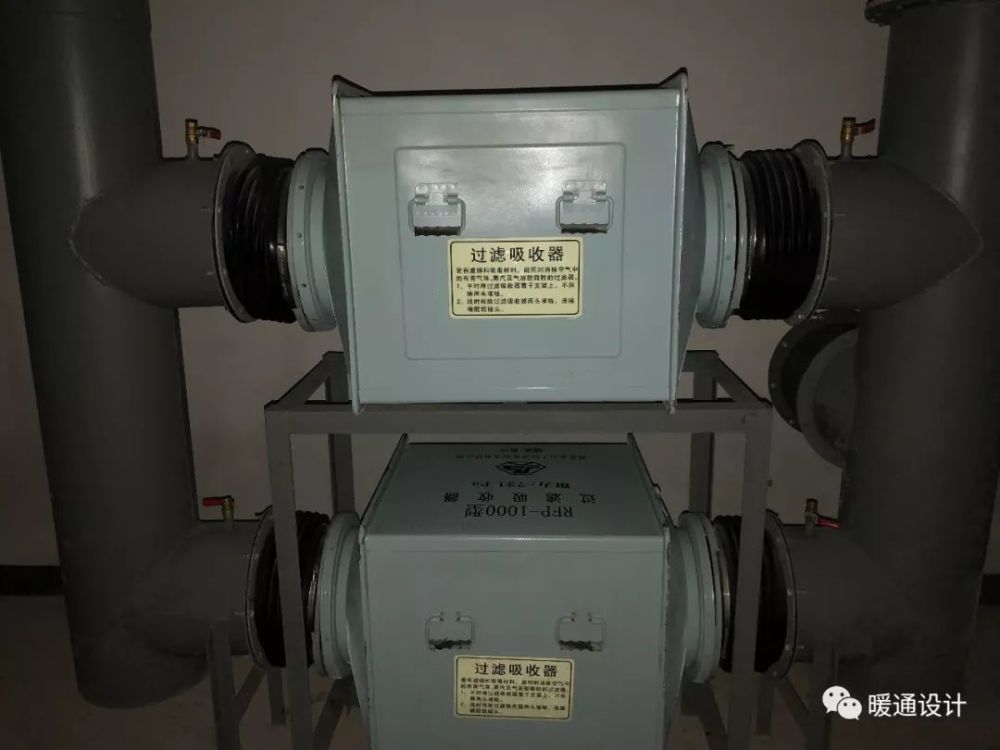

过滤吸收器，两端设置DN15测压管

过滤吸收器末端的换气堵头

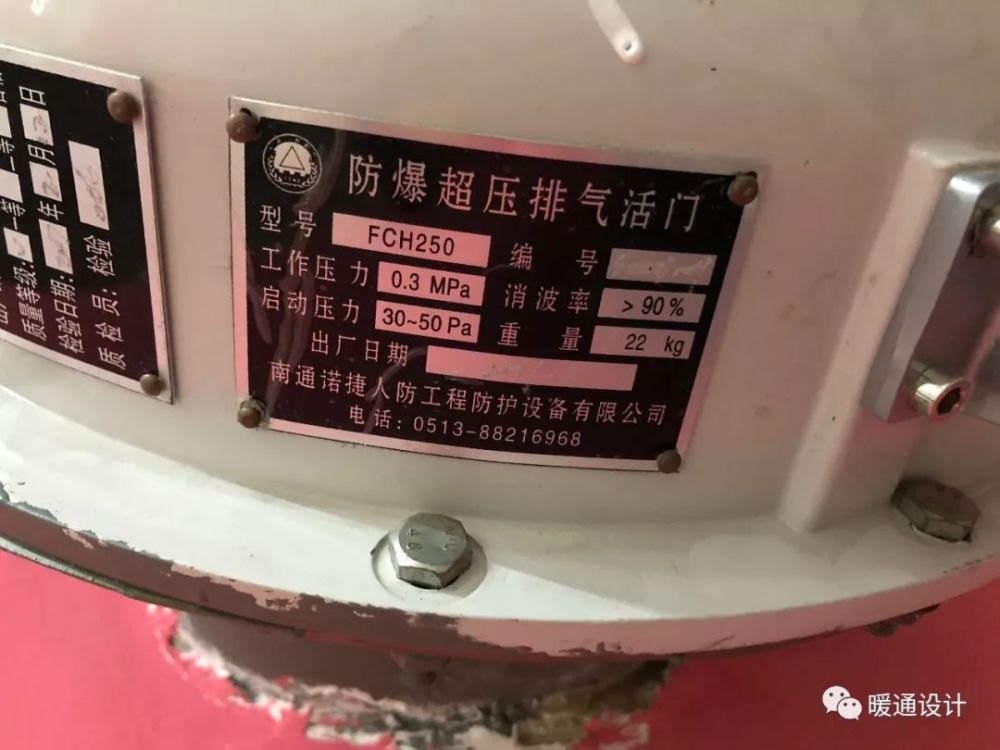

超压排气活门，FCH250

超压排气活门背面

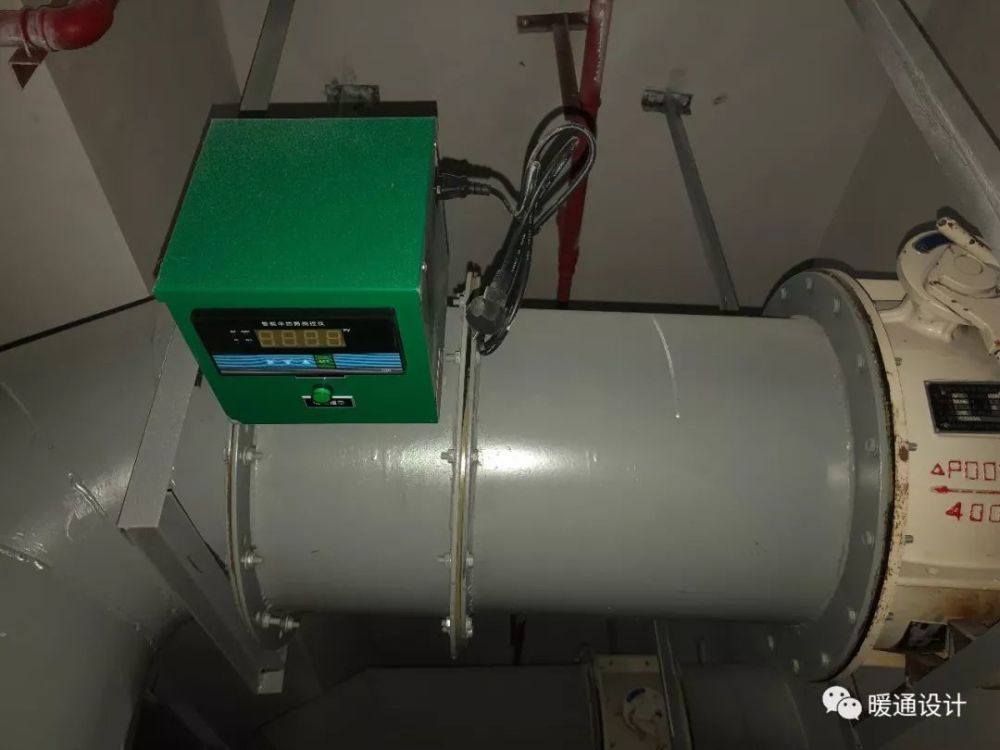

风量测量装置，设置在滤毒送风出口处

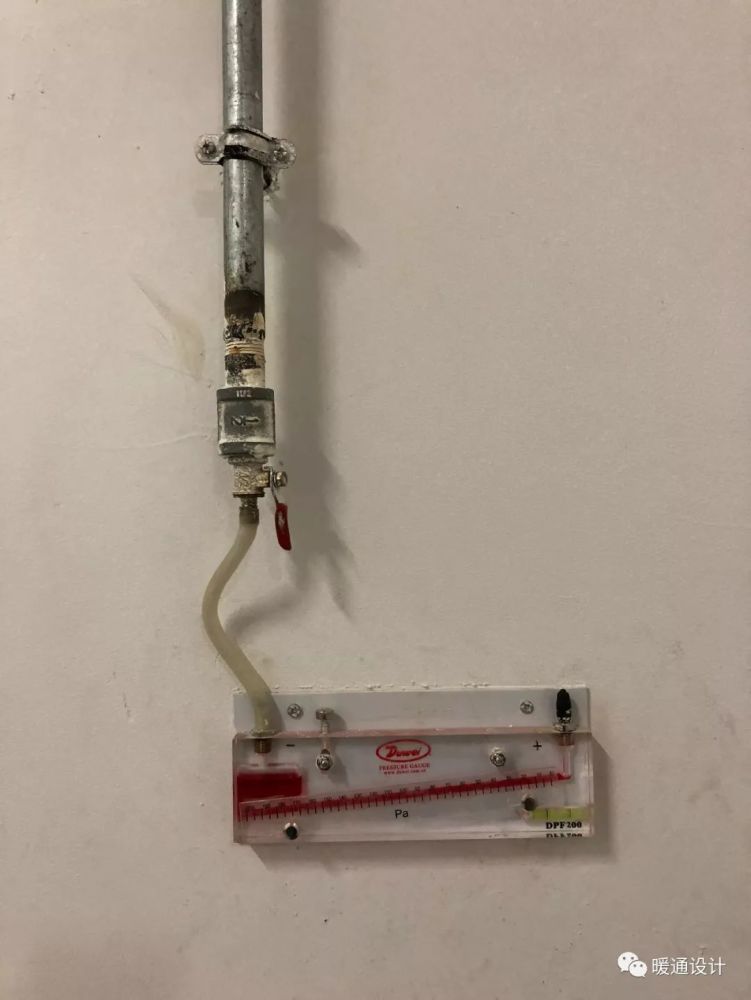

倾斜式微压计

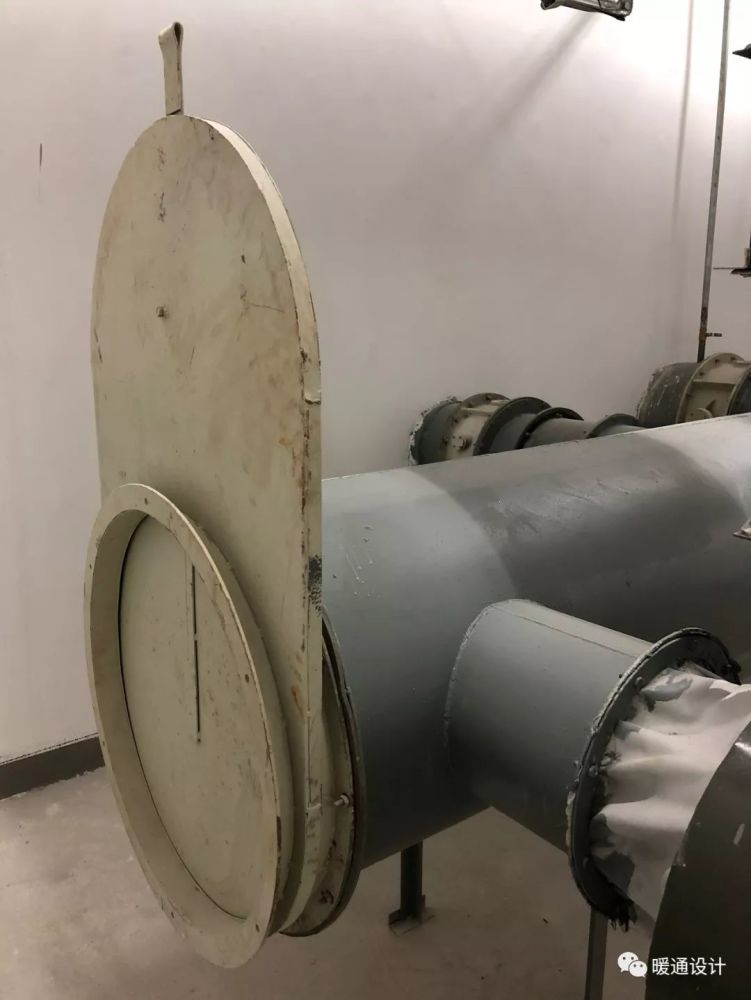

插板阀

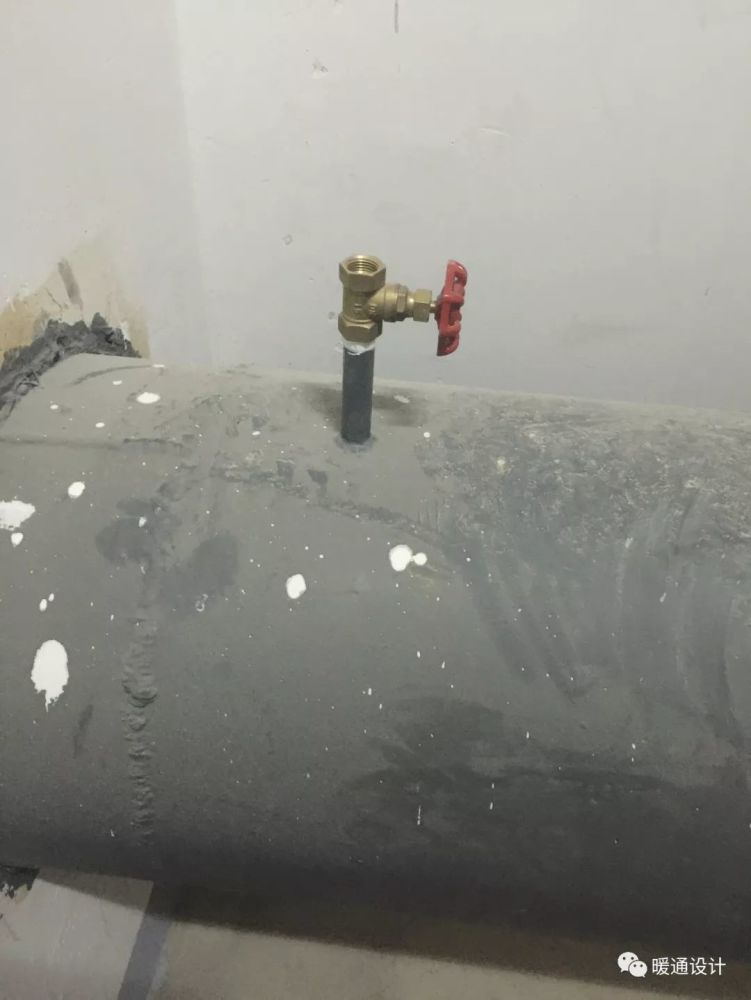

DN15尾气检测取样管+截止阀

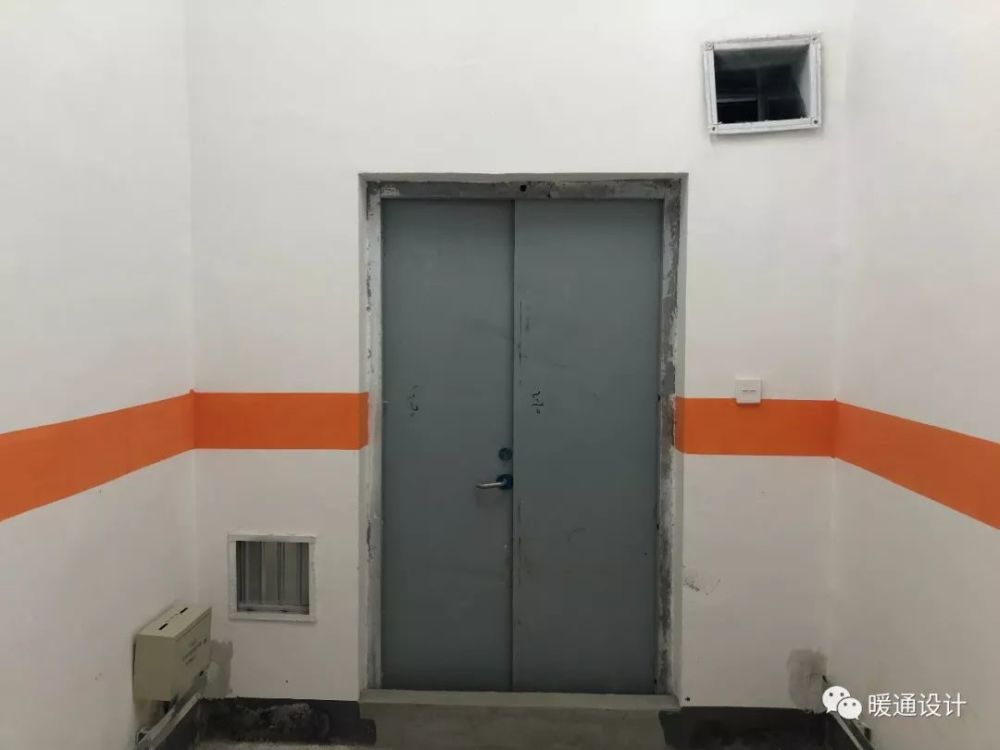

隔绝通风的回风口

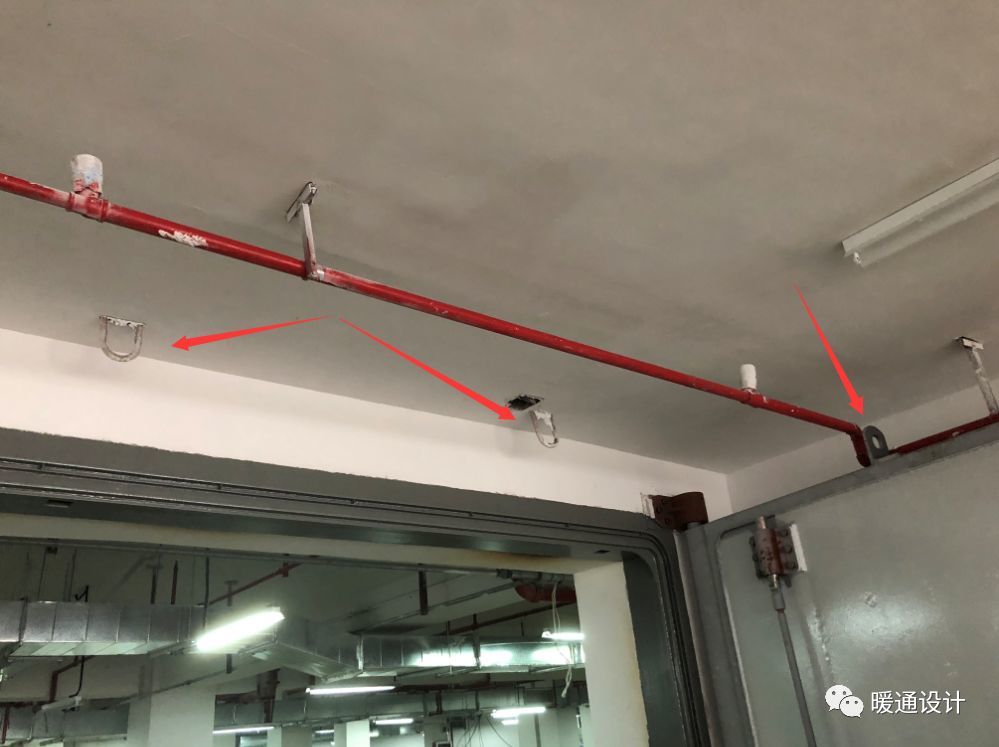

人防门吊钩，安装和检修用

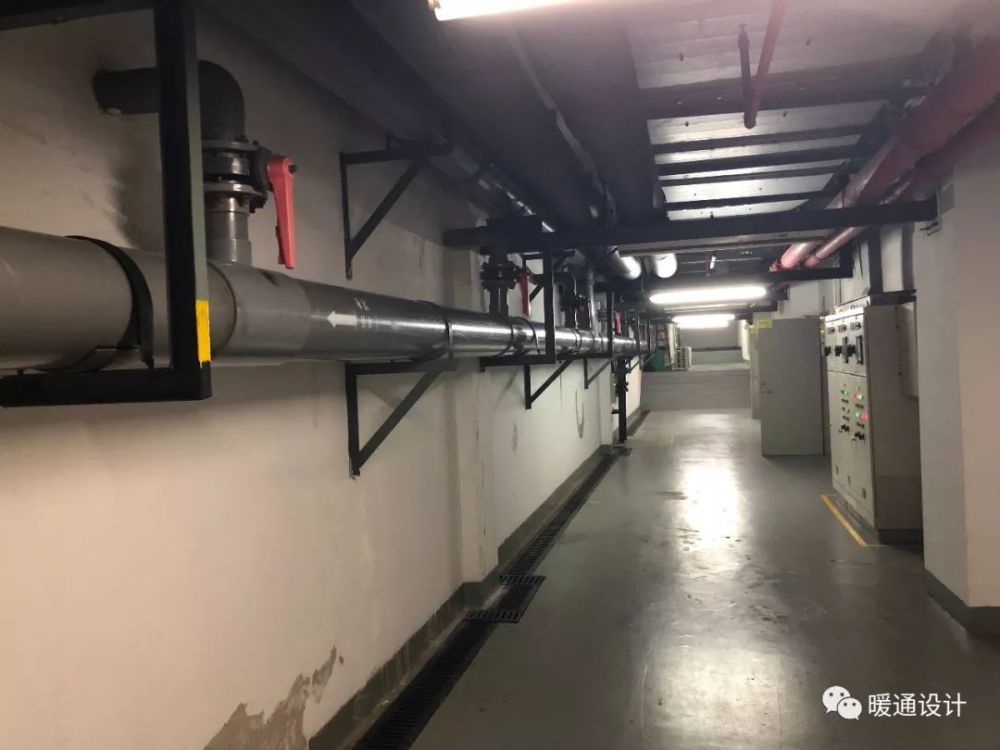

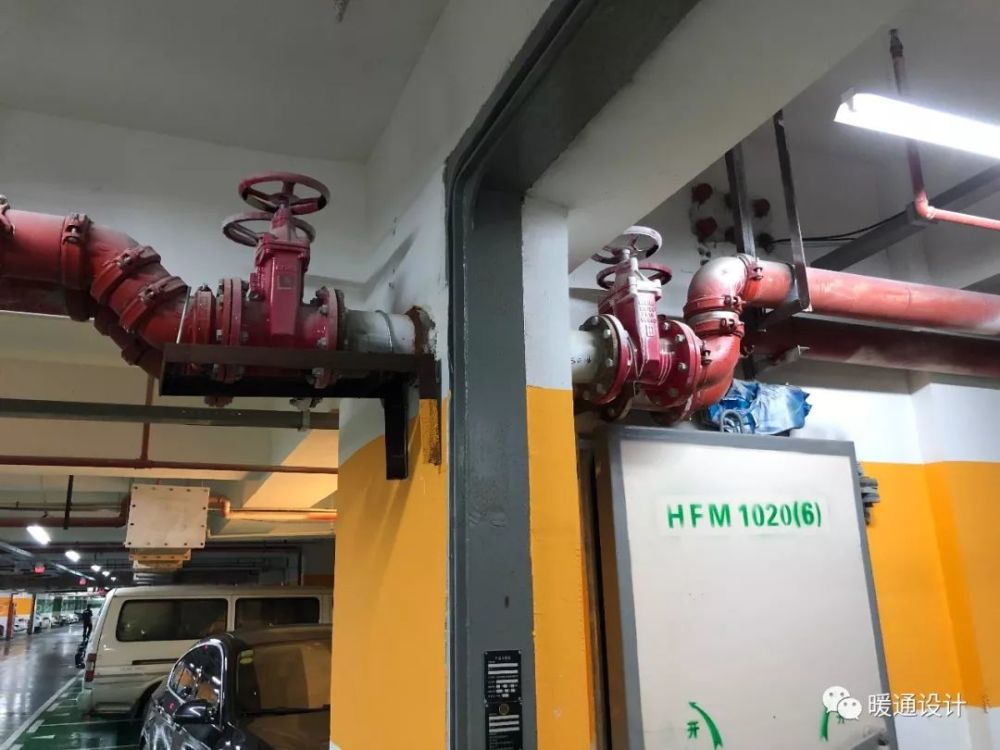

水管穿防护墙，设置1.0MPa防爆波闸阀

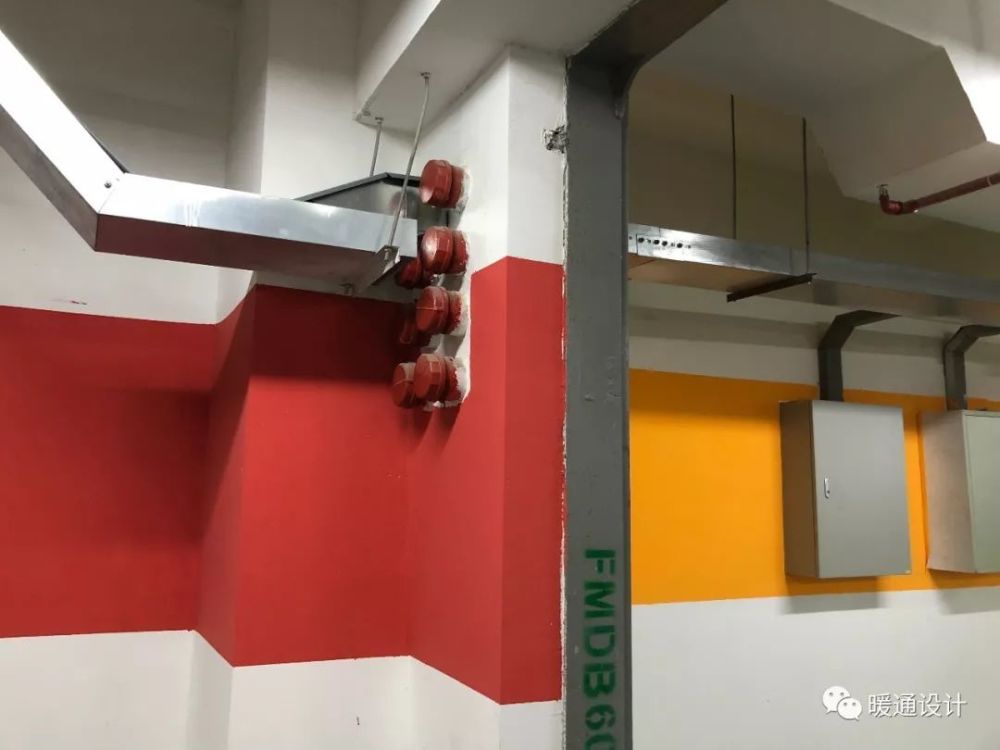

桥架穿防护墙，设置密闭穿墙管

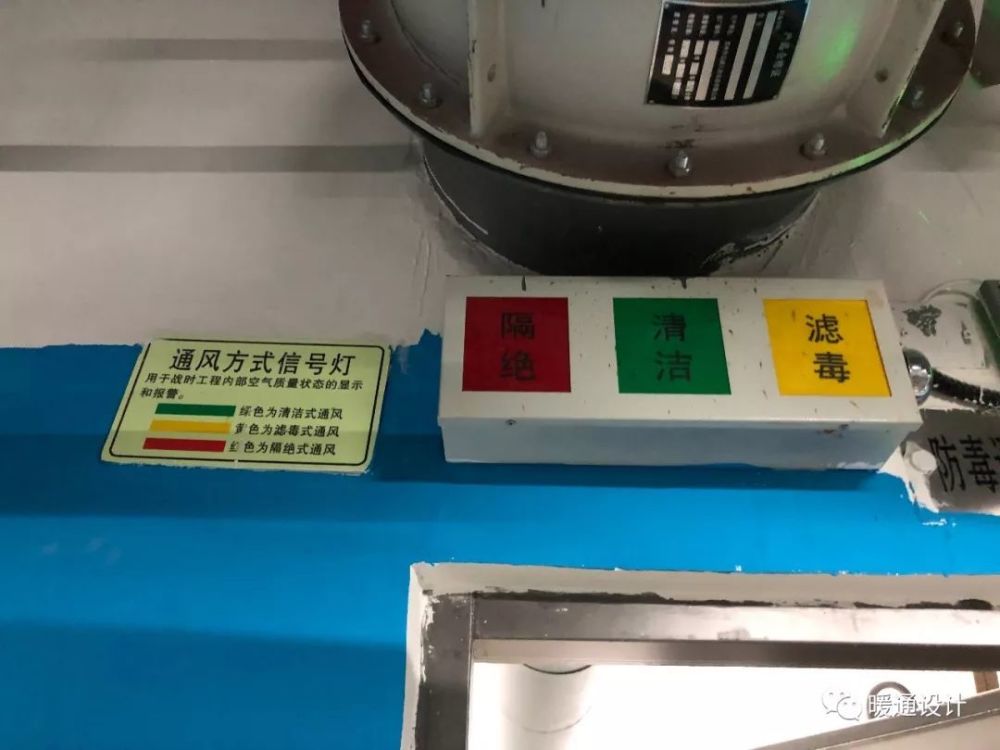

三种通风方式信号灯

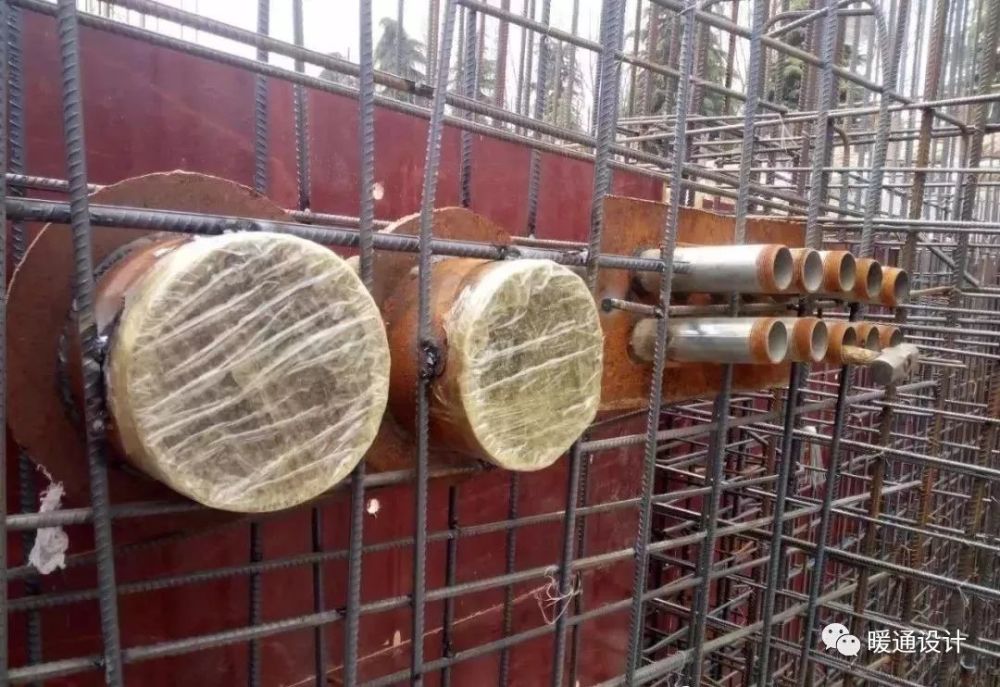

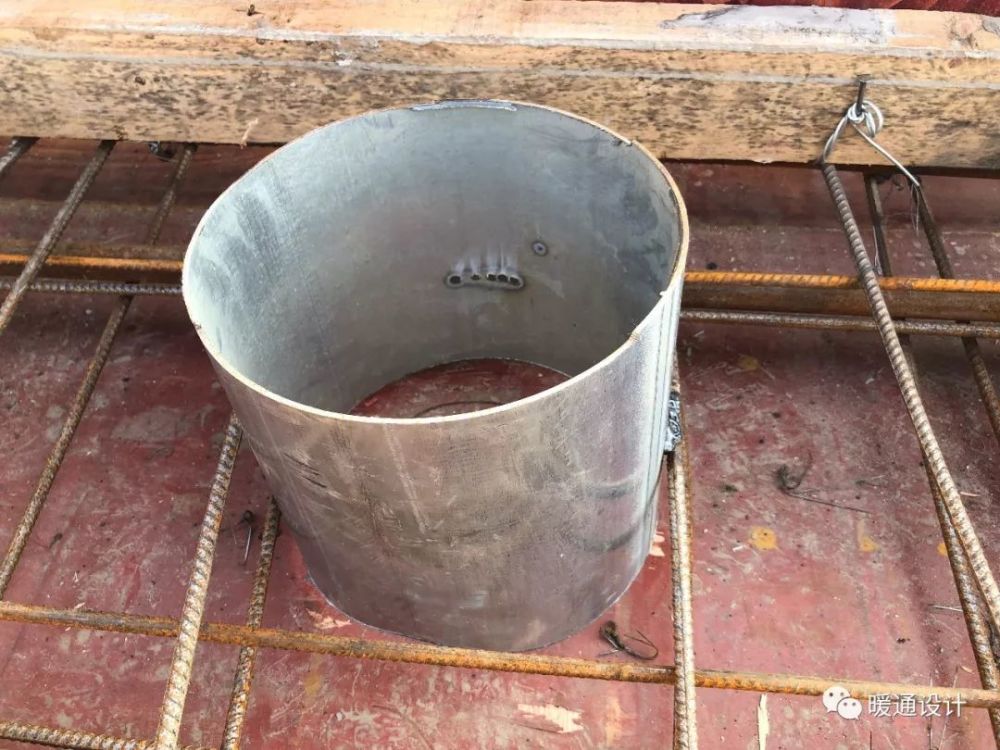

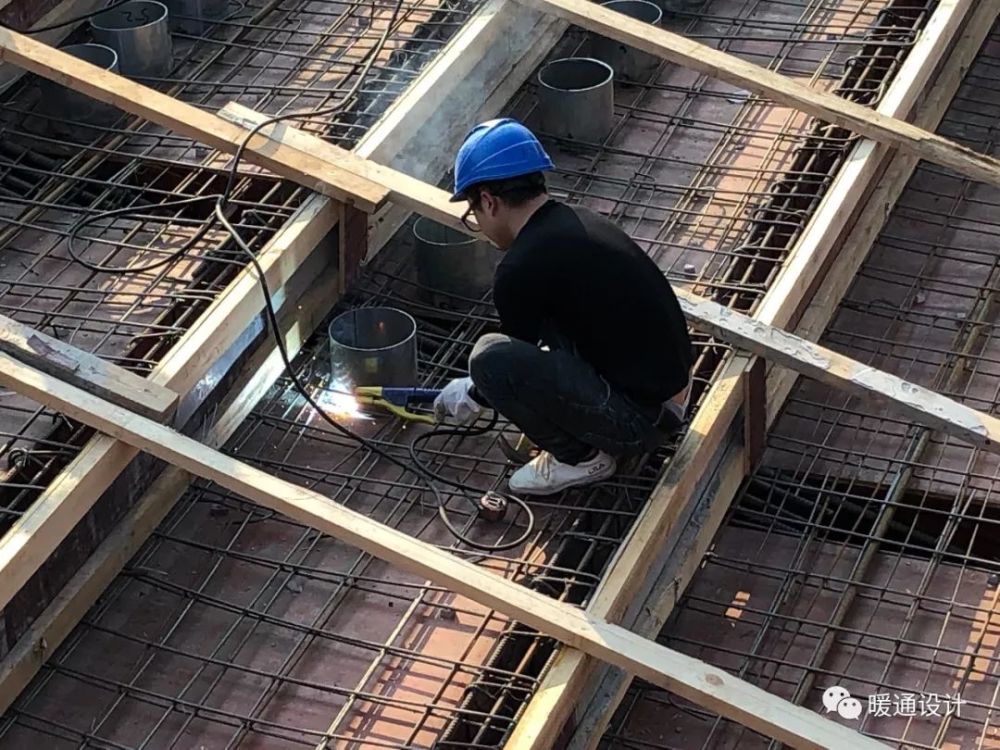

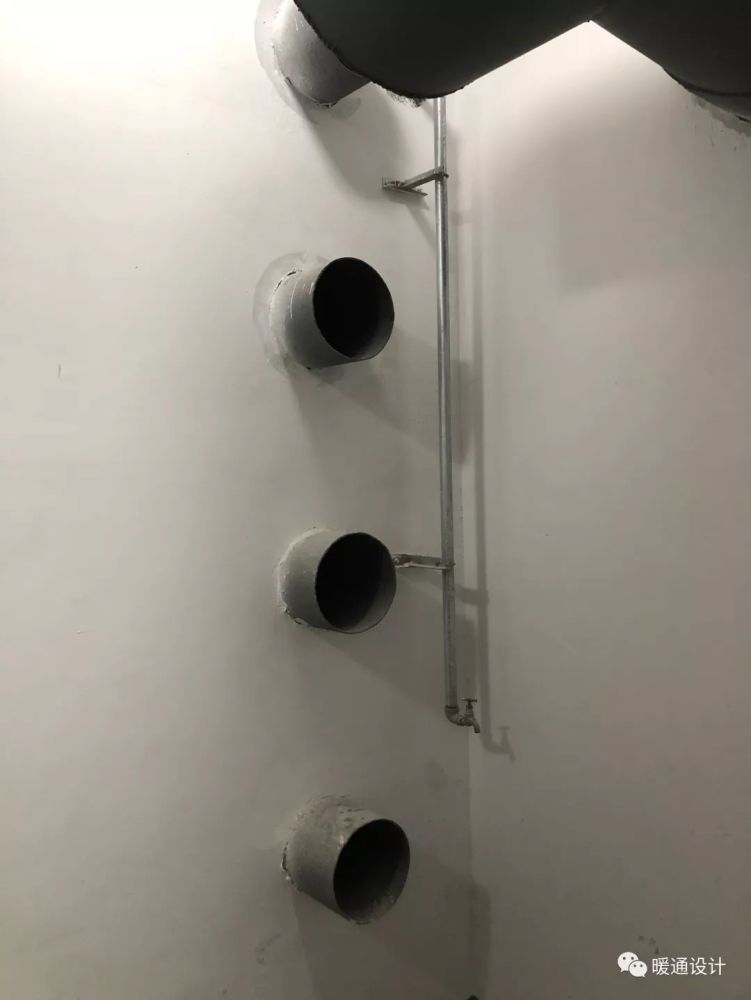

施工时预埋的密闭套管

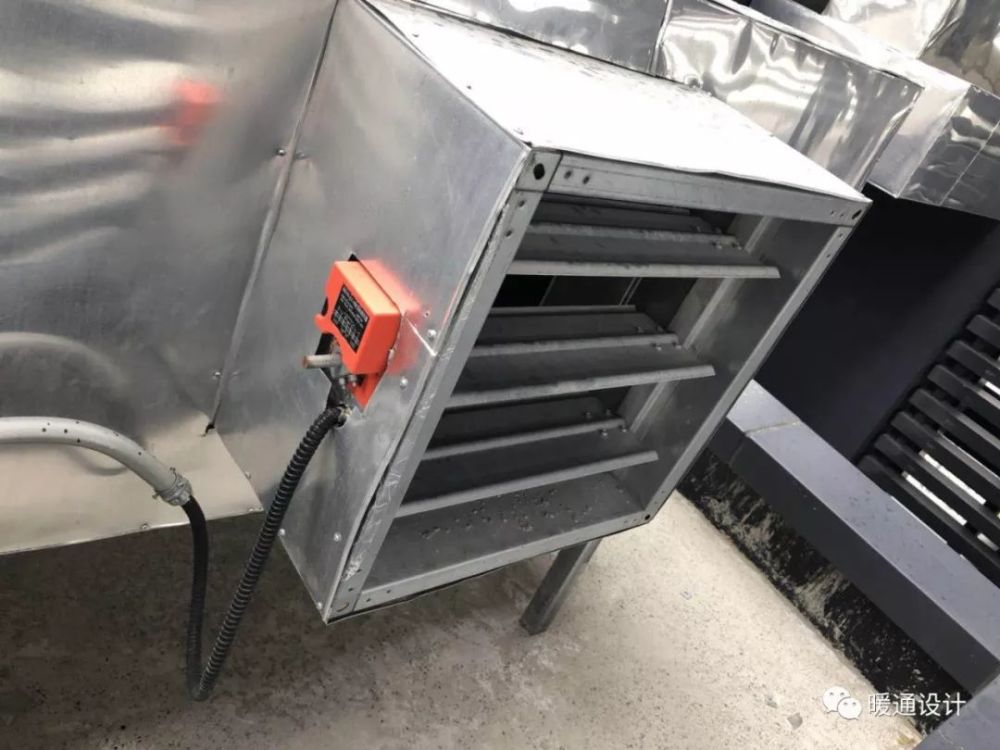

加压送风泄压装置

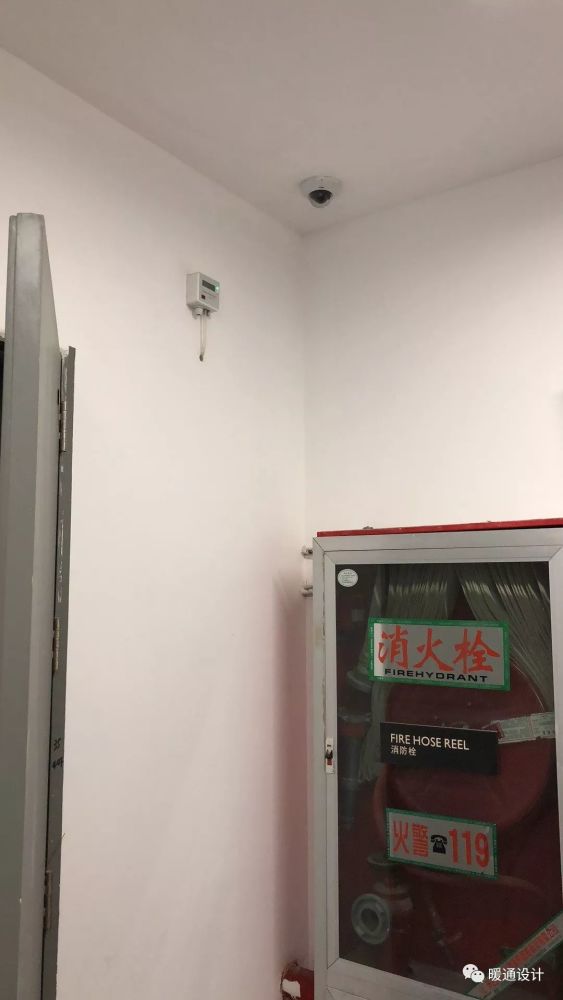

加压送风前室压力传感器

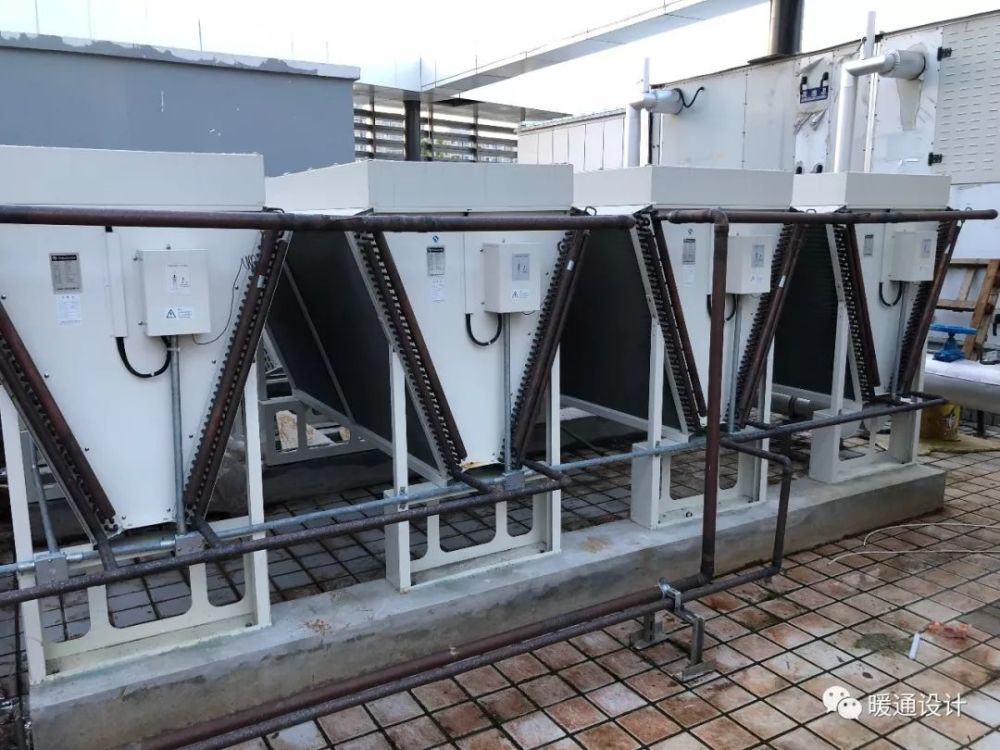

风冷冷凝器

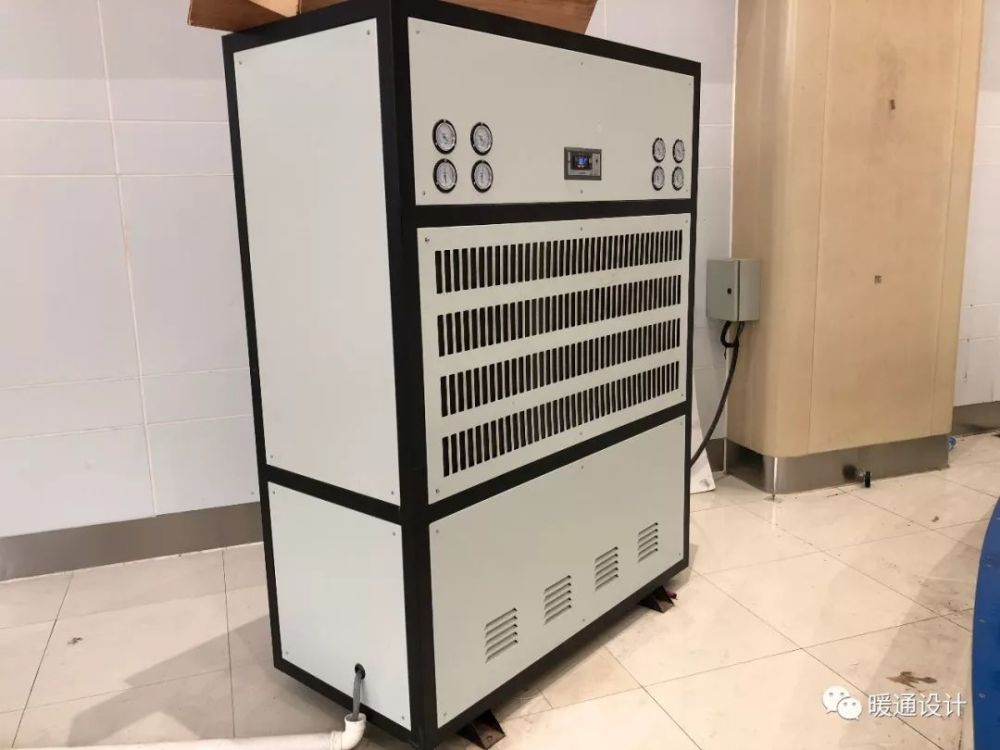

冰场除湿机

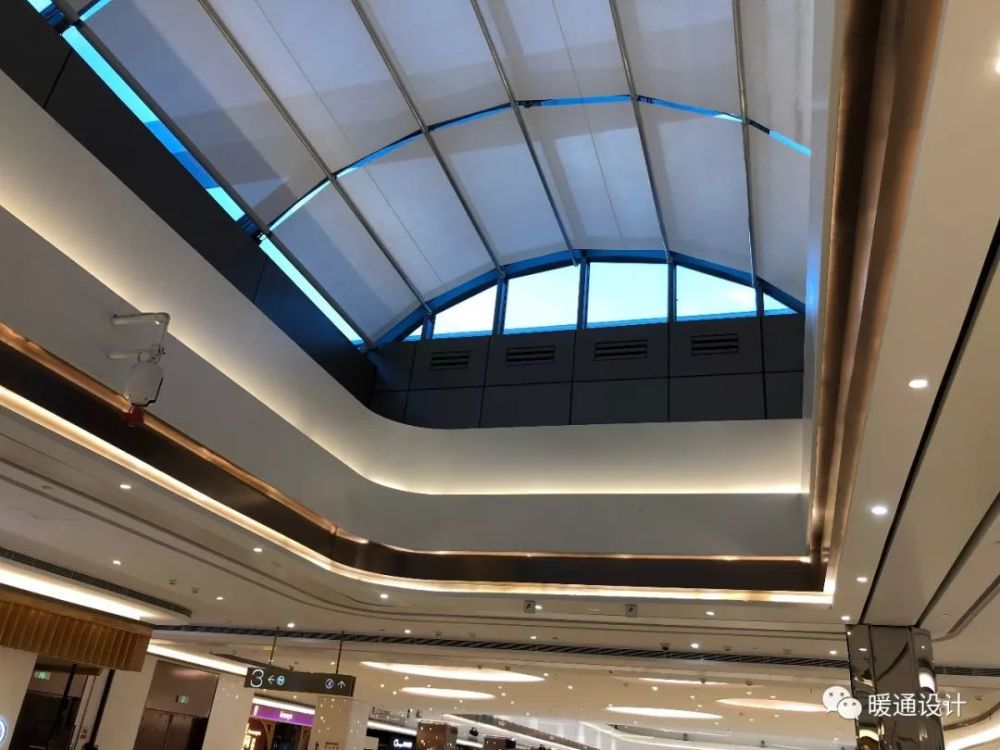

中庭多个排烟口和风管连接

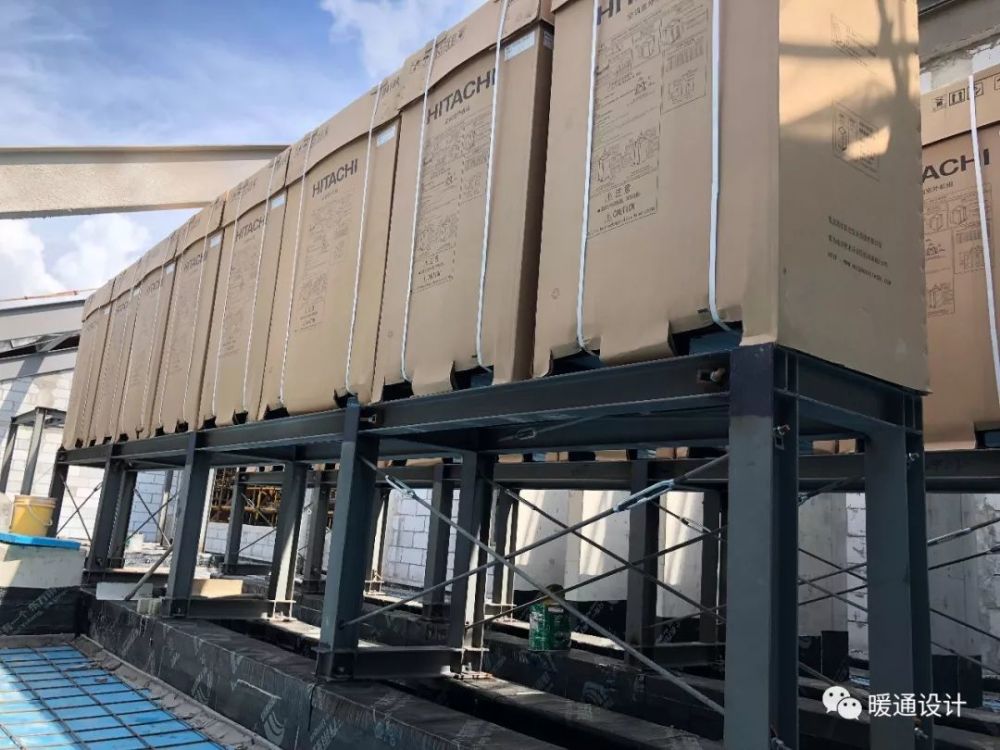

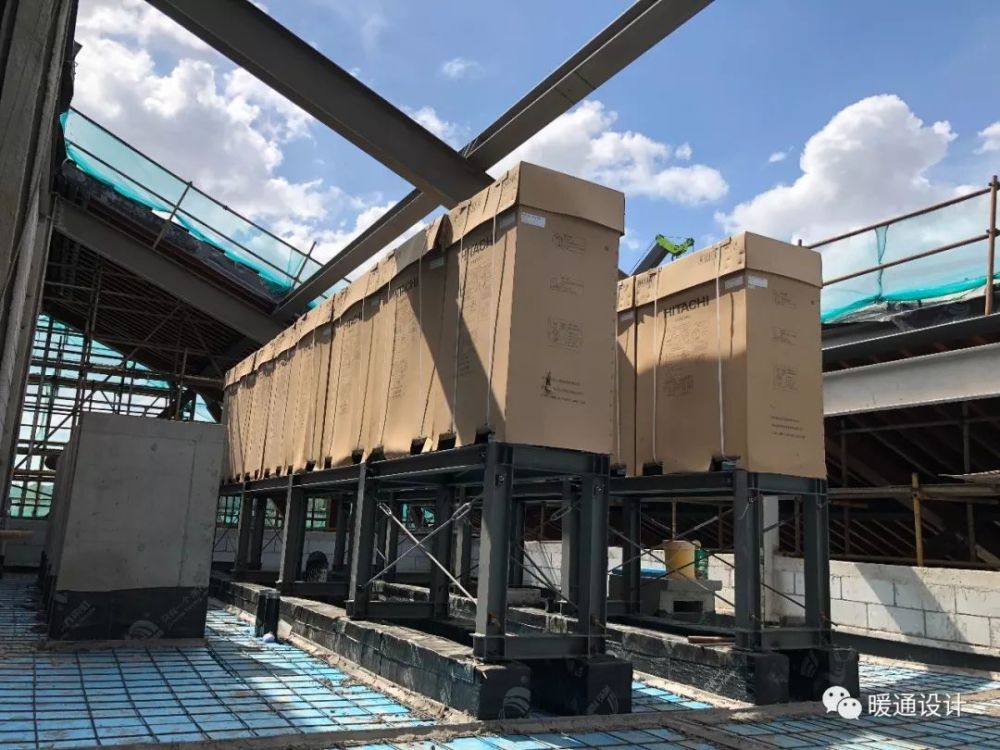

多联机基础架高

阀门调节

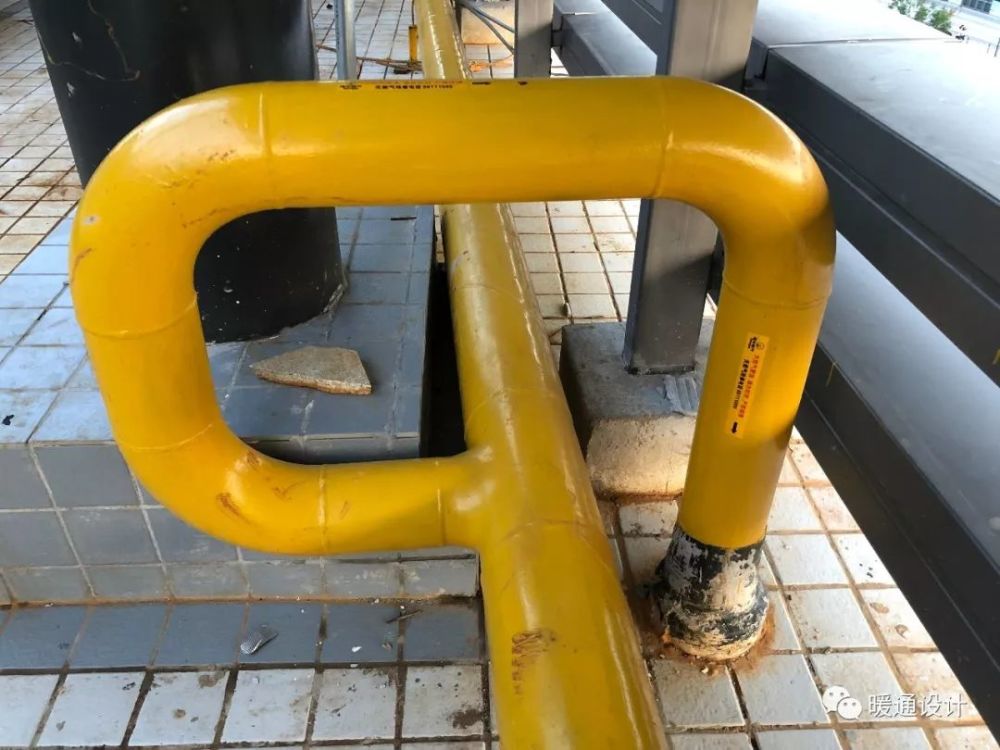

屋顶燃气管接至下一层

囊式膨胀罐

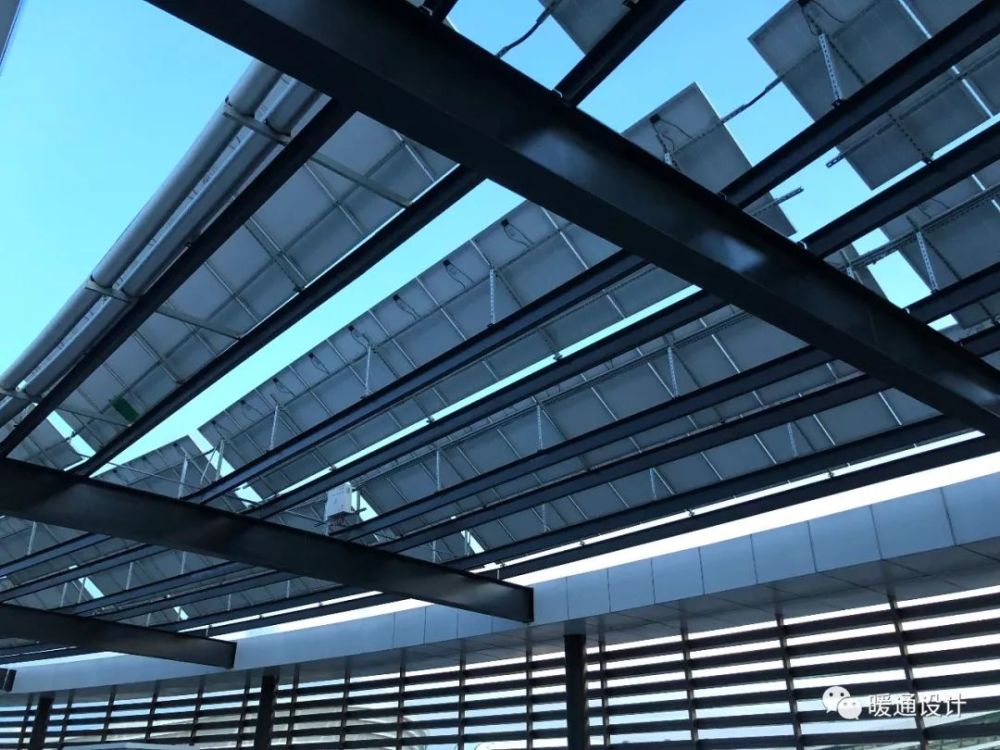

屋顶太阳能板

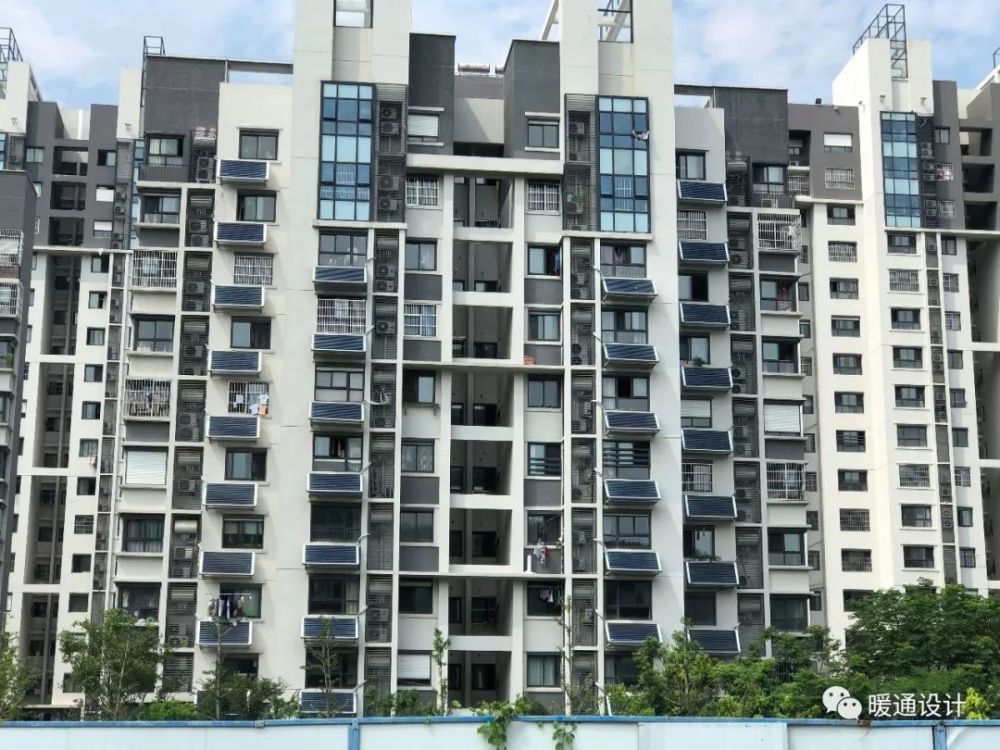

住宅太阳能板
